產品特點
l MEMS 技術驅動：采用 MEMS 微鏡陣列 實現光路切換，結構緊湊、穩定性高。開關響應速度快。使用壽命長，可靠性強。
l 保偏光纖設計：支持 保偏光纖（PM光纖），保持光信號偏振態，適用于對偏振敏感的系統。連接頭為 FC/APC，低回波損耗。
l 光學性能優異：插耗小性能高
應用范圍
l 光纖傳感系統：如分布式光纖傳感、干涉型傳感器，需快速切換多通道偏振態保持光路。
l 光纖激光器系統：用于激光束的路由與組合控制。
l 測試與測量設備：光通信測試中多通道切換，偏振相關測試。
l 航空航天與國防：高穩定性、抗振動的光路切換需求。
l 量子通信與精密光學實驗：保偏光路的高精度控制。
工作原理
MEMS 微鏡陣列控制：
通過電信號控制MEMS微鏡的角度，微鏡反射入射光至不同輸出端口。
實現2路輸入→ 4路輸出的可編程光路切換。
保偏傳輸機制：
保偏光纖保持光的偏振方向，MEMS結構設計也盡量維持偏振態一致，避免偏振串?dāng)_。
電控邏輯：
外部控制器發送TTL或數字信號，驅動MEMS執行器，完成光路的“選路”功能。

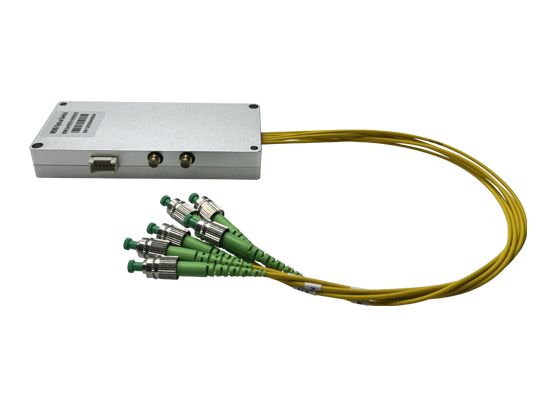

這是一款 高性能、高可靠性、快速響應 的 MEMS 保偏光開關，適用于對 偏振保持、快速切換、長期穩定性 有嚴苛要求的科研、工業與高端通信領域。其 MEMS 技術 + 保偏設計 使其成為偏振敏感系統中的理想切換組件。
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1550.00 | |
Insertion Loss /插入損耗 | max | dB | 0.80 |
Uniformity/均一性 | max | dB | 0.20 |
消光比 | max | dB | 18.00 |
Wavelength Dependent Loss/波長相關損耗 | max | dB | 0.25 |
Temperature Dependent Loss/溫度相關損耗 | max | dB | 0.30 |
Repeatability/重復性 | max | dB | 0.05 |
Return Loss/回波損耗 | min | dB | 50 |
Cross-talk/串?dāng)_ | min | dB | 50 |
Lifetime/使用壽命 | 107 | ||
Switching time/開關時間 | ms | 8 | |
Transmission power/傳輸光功率 | max | w | 500 |
Power supply/驅動電壓 | V | 5V | |
Dimensions/尺寸 | mm | 28X12.6X8.5 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Storage Temperature/儲存溫度 | oC | -40~85 | |
Environmental Stress Screening/環境壓力測試 | Specification | ||
Baking (Temperature / Duration)/烘烤（溫度/持續時間） | C / Hr | +85℃/48Hr | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Mechanical and Configuration/形態和布局 | Specification | ||
Package Dimension/封裝尺寸 | 450×450×110mm | ||
Pigtail Type/尾纖類型 | 2 | ||
Pigtail Length/尾纖長度 | 0.35 | ||
Connector Type/連接頭類型 | FC/APC | ||

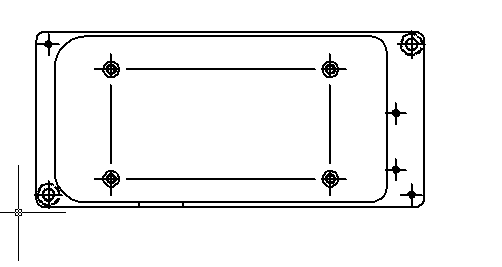

尺寸外觀
