產品特點

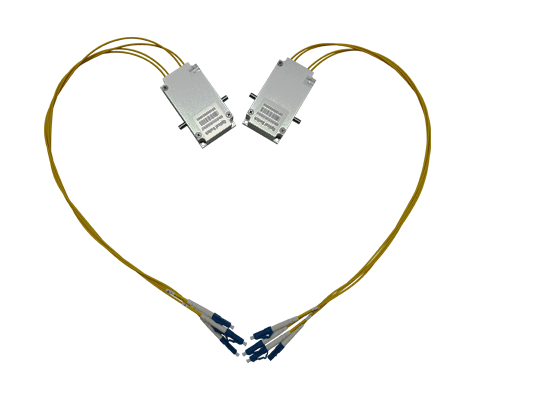

l 雙按壓常閉型機械光開關：默認狀態下光路常閉，需兩端同時按壓才能打開光路，單側按壓或不按壓均保持?jǐn)嚅_。動作行程為2mm，復位彈簧有力，結構穩定可靠。
l 集成雙分光器：內置 50/50 分光器（等分光）和 1/99 分光器，實現兩路獨立光信號的同時通斷控制。
l 高光學性能：插耗小性能高
l 結構與環境適應性：外殼為暗紅色鋁合金，防護性好。
l 無源設計：無需外部電源，純機械操作。
應用范圍
l 光纖傳感系統：用于需要手動觸發或雙人協同操作的安全傳感系統。
l 安防與監控系統：可作為物理觸發開關，用于光纖入侵檢測或報警系統。
l 光纖通信測試與保護：用于實驗室或現場測試中的光路切換與保護。
l 特殊控制場景：適用于需要雙人確認、防誤觸的安全控制場景。
工作原理簡述
光開關部分：
l 初始狀態：光路斷開（常閉）。
l 當兩端按鈕同時按下時，內部機械結構移動，光路導通。
l 任一按鈕釋放或未同時按下，光路即斷開。
分光器部分：
l 光信號進入后，由內置的 50/50 和 1/99 分光器 分配到兩路輸出。
l 兩路光信號同步通斷，由開關控制。
這是一款高度定制化、結構緊湊、操作安全的光開關分光一體模塊，適用于對安全性、可靠性、環境適應性要求較高的光纖系統。其“雙按壓常閉”設計尤其適合防誤觸、需協同操作的場景。
規格
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1550.00 | |
Insertion Loss /插入損耗 | Typ | dB | 光路1-2，IL<0.40 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串?dāng)_ | min | dB | 55 |
Switch Mode/控制方式 | 雙向手動按壓，常閉 | ||
Power supply/驅動電壓 | V | 無源 | |
Fiber Type/光纖類型 | 9/125,G657A 1 | ||
Dimensions/尺寸 | mm | 80*44*20 | |
Operating Temperature/工作溫度 | oC | -40℃ to +85℃ | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃ | |
Data Document Preparation/數據文檔制備 | Specification | ||
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 2 | ||
Pigtail Length/尾纖長度 | 0.5米（含頭） | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 黃色 | |
Connector Type/連接頭類型 | LC/UPC | ||
尺寸
