在光纖到戶（FTTH）網絡高速發展的今天，光鏈路分支日益復雜，光開關作為光鏈路監測系統的核心器件，承擔著光路切換、成本分?jǐn)偟年P(guān)鍵作用。廣西科毅光通信科技有限公司深耕光通信領域，基于先進專利技術，打造高擴展性、大分支比的機械式光開關，為無源光網絡（PON）運維提供可靠解決方案。

一、機械式光開關核心結構與特性

機械式光開關的核心設計圍繞“精準光路控制+高擴展性”展開，主要由輸入端光纖準直器、輸出端光纖準直器陣列及控制組件構成，三者通過透鏡調制實現高效光路耦合。

1.核心組件配置

1.      輸入端光纖準直器：負責光束的發射與校準，安裝于控制組件上，可靈活調整角度與位置。

2.      輸出端光纖準直器陣列：采用至少一層一維陣列設計，支持多層堆疊形成二維陣列，大幅提升通道數量。陣列可由單個光纖準直器排列而成，或通過光纖陣列與一體成型微透鏡陣列組 合，體積更小、集成度更高。

3.      透鏡調制系統：選用非球面透鏡、柱狀凸透鏡或透鏡組合，能將輸入端光束轉換為平行光，確保光路精準傳輸。

4.      控制組件：包含旋轉控制組件（如步進電機、超聲波馬達）和直線運動組件，可實現輸入端光纖準直器的水平偏轉與豎直移動，精準定位目標通道。

2.兩種核心結構設計

（1）一維陣列結構（適配中分支比場景）

適用于1:N中規模光路切換需求，輸出端為單層一維光纖準直器陣列，搭配非球面透鏡或透鏡組合，通過旋轉控制組件調整輸入端光束角度，實現光路精準耦合。

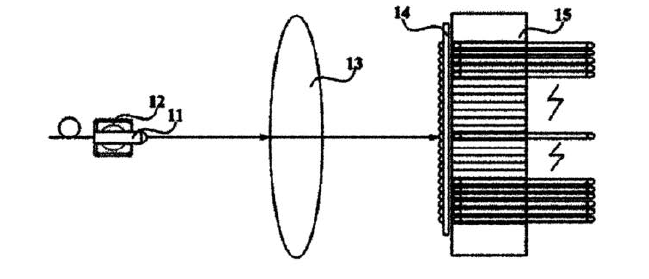

機械式光開關一維結構示意圖

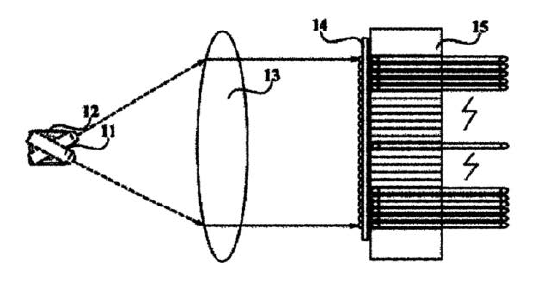

機械式光開關一維陣列光路調制原理

（2）二維堆疊結構（適配大規模分支場景）

采用多層一維陣列堆疊形成二維輸出端，搭配柱狀凸透鏡，控制組件可沿透鏡軸線往返運動（豎直移動）與水平偏轉，實現1:(M×N)超大分支比光路切換，分支比最高可達1:128及以上。

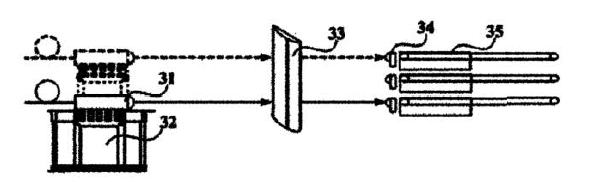

機械式光開關二維堆疊結構示意圖

二、機械式光開關核心技術優勢

傳統機械式光開關受限于控制組件量程或級聯設計，分支比普遍難以突破1:8，無法滿足大規模光網絡需求。廣西科毅光通信基于專利技術的機械式光開關，從結構設計與集成技術入手，實現三大核心優勢：

1.      超高分支比，擴展性強：通過一維/二維集成陣列設計，無需多級級聯即可實現1:64、1:128甚至更大分支比，輕松適配大規模PON網絡的光路監測需求。

2.      體積小巧，成本可控：采用光纖陣列與微透鏡陣列一體化設計，相比單個光纖準直器組合，體積大幅縮小，同時降低單端口分?jǐn)偝杀?，配合光時域反射計（OTDR）實現低成本網絡監測。

3.      光路精準，穩定性高：控制組件支持微米級角度偏轉與位置移動，透鏡調制系統確保光束平行傳輸，光路耦合損耗低，長期運行穩定性符合工業級應用標準。

三、機械式光開關通道選擇方法（專利核心流程）

機械式光開關的通道選擇通過“位置校準+角度偏轉+光束調制”三步實現，操作流程簡潔高效，適配自動化運維需求：

1.      豎直移動校準（可選，適配二維陣列）：控制組件驅動輸入端光纖準直器沿柱狀凸透鏡軸線移動，使光束對準輸出端光纖準直器陣列的目標層。

2.      水平角度偏轉：旋轉控制組件調整輸入端光纖準直器的偏轉角度，精準定位目標通道。

3.      光束調制耦合：透鏡將輸入端光束轉換為平行光，經輸出端微透鏡陣列收縮后，進入對應光纖準直器，完成光路選通。

機械式光開關通道選擇方法流程圖-廣西科毅光通信

四、應用場景：賦能全光纖網絡高效運維

機械式光開關作為光鏈路監測系統的核心器件，廣泛應用于以下場景：

4.      FTTH光纖到戶網絡：實現多用戶光鏈路集中監測，降低OTDR部署成本。

5.      PON無源光網絡：支持光路快速切換與故障定位，提升網絡運維效率。

6.      光通信設備測試：為光模塊、光纖鏈路測試提供精準光路切換方案。

7.      數據中心光互聯：滿足高密度光鏈路的靈活調度需求。
