在微波光子技術飛速發展的今天，光實時延時技術（OTTD）已成為相控陣雷達、無線通信、光交換等領域的核心支撐技術。廣西科毅光通信作為專業光開關生產銷售商，依托多年光電子技術積累，成功將磁光開關應用于高精度光實時延時線研發，打造出兼具小體積、高精度、高可靠性的5bit/32態光延時系統，為工程化應用提供了高效解決方案。

一、光實時延時技術的應用價值與行業需求

光實時延時技術的核心價值在于解決傳統相控陣技術中的瞬時大帶寬制約與波束偏斜問題，讓光控相控陣雷達具備更優異的性能。同時，該技術在無線通信技術、光交換技術及高精度同步控制技術中也有著廣泛應用前景。

在機載、星載等嚴苛應用場景中，光延時單元對體積、精度、切換速度、可靠性和重量提出了極高要求。傳統光延時方案存在體積龐大、精度不足、切換延遲等痛點，而基于磁光開關的光實時延時線，憑借全固態設計、高速切換等優勢，成為滿足工程需求的優選方案。

二、核心拓撲結構選型：差分結構的技術優勢

基于光開關與延時光纖的動態配置型光纖延時線（FDL），主要有旁路結構和差分結構兩種拓撲形式：

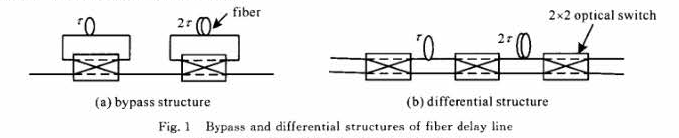

圖1 2bit旁路結構和差分結構的光纖延時線

1.兩種結構對比分析

1.      旁路結構：結構緊湊，可通過額外光纖補償誤差，但最小延時單元受限，鏈路損耗較高。

2.      差分結構：上路光纖比下路分別長τ和2τ，通過光開關選擇可實現0、τ、2τ、3τ四種延時狀態，輕松達成2bit延遲線設計。

2.選型關鍵依據

由于磁光開關為非互易性器件，不支持光路雙向工作，我們最終選定差分結構作為核心實施方案。該結構能最大化發揮光開關的切換性能，確保延時精度與可靠性，為多bit延時系統搭建奠定基礎。

三、磁光開關：光延時線的核心性能保障

光開關是光延時單元的核心部件，其性能直接決定延時系統的整體表現。經過對機械光開關、MEMS光開關、液晶光開關等多款產品的綜合對比，我們最終選用磁光（MO）開關，核心優勢如下：

1.磁光開關的核心特性

3.      全固態技術設計，無機械可動部件，避免振動、磨損帶來的可靠性問題。

4.      關鍵性能優異：切換速度小于15ps，插入損耗小于1dB，串擾優于40dB，工作頻率可達3000Hz。

5.      體積緊湊、功耗低，適配機載、星載等空間受限場景。

2.精準控制與驅動方案

磁光開關通過兩個控制引腳實現光路切換，輸入7V電壓、12-15ps脈寬的電脈沖即可完成通道切換，脈沖電流輸出能力需至少500mA。借助狀態鎖存功能，切換后無需持續脈沖保持狀態，大幅降低功耗。

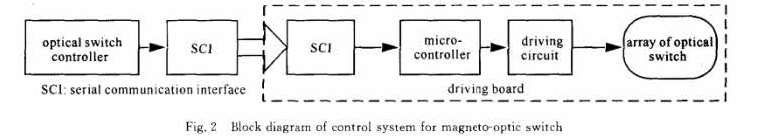

圖2 磁光開關陣列邏輯控制與驅動框圖

我們設計的磁光開關陣列邏輯控制系統，通過串行通信芯片傳輸控制信號，經單片機處理后精準驅動目標光開關，多重防護措施與合理布線設計，確保開關切換穩定可靠，避免中間態導致的插損增加。

四、光纖延時線系統的一體化設計與關鍵工藝

為實現“體積小、精度高、易維護”的設計目標，我們從控制驅動、測試技術、結構設計、光纖連接四大維度進行系統優化：

1.高精度測試技術

采用矢量網絡分析儀結合相位變化反推法，測試精度優于ps量級，高效精準測量光纖延時。通過該方法可實時監測延時誤差，為系統校準提供數據支撐。

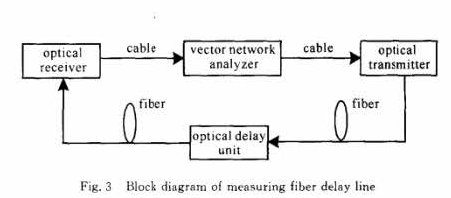

圖3 光纖延時線測試系統框圖

2.光機電一體化結構設計

采用分層疊放設計，驅動板、光開關陣列及光纖托架分三層布局，借助Pro/Engineer三維建模軟件完成整體模裝。模塊尺寸僅110mm×70mm×32mm，兼顧緊湊性與可維護性，便于多通道擴展與后續升級。

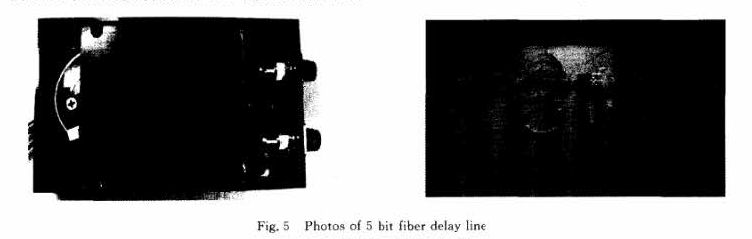

圖4  5bit磁光開關光纖延遲線實物圖

3.光纖高精度連接工藝

延時精度誤差主要源于光纖連接精度，我們通過多臺光纖調整機構配合實時測試，實現光纖的高精度對準，大幅降低連接誤差對延時性能的影響。

五、系統測試結果與性能優勢

我們研發的5bit/32態光實時延時系統，經實測取得優異性能表現，完全滿足工程應用要求：

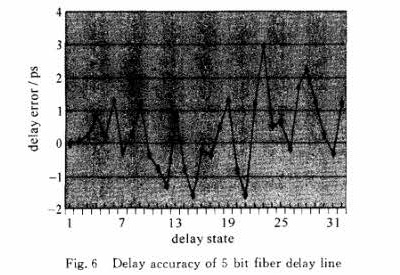

圖5  5bit光纖延時線32態延時精度測試圖

1.核心性能指標

6.      延時精度：最大延時誤差僅2.94ps，平均誤差0.85ps，延時步長30ps。

7.      插入損耗：0-40℃工作溫度范圍內，32種延時狀態的插損為0.12-0.88dB，各態一致性優于1dB。

8.      環境適應性：在寬溫度范圍內保持穩定性能，多單元批量生產時性能指標一致性良好。

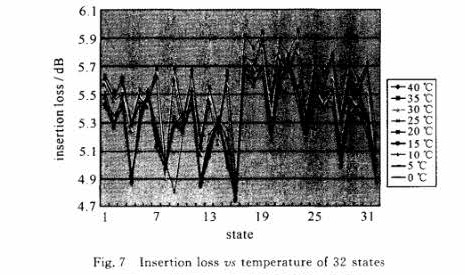

圖6 32態光纖延時單元插入損耗隨溫度變化圖

2.5bit延時線結構設計

系統由6只磁光開關組成，首尾為1×2高速磁光開關，中間4只為2×2高速磁光開關，通過精準配置可實現32種不同延時狀態，靈活適配不同應用場景的延時需求。

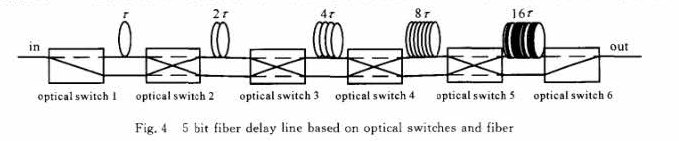

圖7 5bit基于磁光開關的光纖延遲線結構-廣西科毅光通信

六、工程應用前景與技術拓展

基于磁光開關的高精度光實時延時線，目前已在光控相控陣雷達、寬帶無線通信等領域展現出顯著應用優勢。未來我們將重點提升產品環境適應性，優化光纖抗輻照性能，降低外界磁場對延時精度的影響，進一步拓展應用場景。

廣西科毅光通信始終專注于光開關核心技術研發與產品創新，除磁光開關外，還提供機械光開關、MEMS光開關等全系列產品及定制化光延時解決方案。
