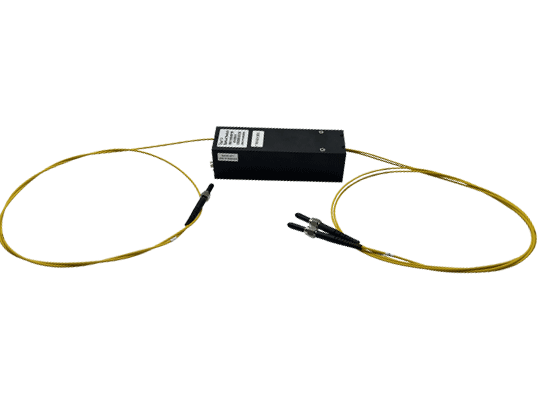

1×2 可見光光開關（SMA905接口）

波長范圍:

380-780nm

應用領域:

光通信系統
光纖傳感
實驗室測試
醫療設備
工業自動化

產品特點:

寬波長范圍：支持380-780nm的工作波長，適用于多種光通信應用
低插入損耗：典型值僅1.5dB，確保信號傳輸效率
高回波損耗：最小值35dB，有效減少信號反射
靈活控制：支持RS232和TTL兩種控制方式
穩定性能：寬工作溫度范圍(-20~70℃)，適應各種環境條件

規格書下載聯系我們

產品詳情

產品概述

廣西科毅光通信自主研發的 1×2 馬達光開關（型號：OSW-1×2-M20-380~780-20-10-SMA-01D）是一款專為短波長光學系統設計的高性能光通道切換設備。該產品采用精密馬達驅動技術，支持 380-780nm 寬光譜范圍，配備 200/220μm 光纖和 SMA905 標準接口，適用于光通信測試、光纖傳感、生物醫療等領域的光路切換需求。

應用范圍

光通信測試系統：光纖測試設備中的光路切換

光纖傳感網絡：分布式傳感系統的通道選擇

生物醫療設備：光譜分析、激光治療設備的光路控制

工業自動化：工業控制中的光學信號切換

科研實驗：光學實驗室的光路配置與切換

產品特點

寬光譜兼容：380-780nm 工作波長，覆蓋可見光到近紅外常用波段

低損耗傳輸：插入損耗≤1.5dB，保證光信號高效傳輸

高隔離度：回波損耗和串?dāng)_均≥35dB，有效避免信號干擾

靈活控制：支持 TTL 電平控制和 RS232 串口控制，適配不同控制系統

穩定可靠：-20~70℃寬溫工作范圍，通過溫度循環測試（-40℃~+85℃/48Hr）

定制化服務：可根據客戶需求定制尾纖長度、接口類型等參數

規格參數

Optical Performance/光學性能			Specification
Operation Wavelength/工作波長		nm	380-780nm
Insertion Loss /插入損耗	Typ	dB	1.50
Return Loss/回波損耗	min	dB	35
Cross-talk/串?dāng)_	min	dB	35
Switch Mode/控制方式			RS232+TTL
Power supply/驅動電壓		V	5
Fiber Type/光纖類型			200/220
Dimensions/尺寸		mm	2004032
Operating Temperature/工作溫度		oC	-20~70
Temperature Cycling (Temperature Range / Cycles)/溫度循環	C / Hr		-40℃ to +85℃/48Hr
Data Document Preparation/數據文檔制備			Specification
Individual Test Data Sheet Format/單獨測試數據單格式	Hardcopy		中性
Electronic Media Test Data File Format/電子媒介測試文件格式	MS-Word		中性
RoHS Required/是否需要過RoHS	Yes/No		No
Pigtail Type/尾纖類型			2
Pigtail Length/尾纖長度			1
Pigtail Mark Method/尾纖標識方法	尾纖顏色		黃色號碼套管
Connector Type/連接頭類型			SMA905

產品尺寸


產品結構與配件

主體結構：采用鋁合金外殼，尺寸 200×40×32mm，具備良好的散熱性能和抗干擾能力

光學組件：6 個 200/220μm 準直器（調試 380-780nm 波長），確保光學對準精度

控制模塊：TTL+RS232 雙接口電路板，支持外部系統集成控制

連接配件：12P 轉 DB9 母頭連接線，方便與控制設備連接

尾纖配置：2 根 1 米長 2.0mm 線徑光纖，黃色號碼套管標識，SMA905 標準接頭

注意事項

安裝時避免劇烈震動，確保光學組件對準精度

工作環境應保持清潔，避免灰塵影響光學性能

嚴格按照 5V 驅動電壓供電，避免過壓損壞設備

連接控制線路時請確認接口定義，防止接反損壞電路板
