D1×1手動雙向按壓常閉型光開關
n 產品特點
操作方式獨特靈活：采用雙頭兩方向操作設計，充分滿足不同安裝環境與操作習慣需求，為用戶帶來便捷靈活的使用體驗，增強了在復雜光學系統中的適用性。
光路狀態控制精準：初始狀態為光斷，僅雙頭同時壓下時光路導通，一端壓下或兩端無動作時均保持光斷，有效避免誤操作引發的光信號異常傳輸，保障光學系統穩定可靠。產品測試顯示，其插入損耗控制在0.45dB以內，回波損耗最小達55dB，串擾最小為55dB，光學性能優異。
工作溫度范圍寬廣：能在 -40°C至 +85°C的溫度區間穩定工作，無論是高溫工業環境還是低溫戶外場景，均可維持良好光學性能與可靠機械操作，應用場景廣泛。
材料工藝優質精良：選用9/125類型高質量光纖材料，確保光信號低損耗傳輸；采用精密制造工藝，保證內部結構精確穩定，提升產品整體性能與使用壽命。
n 應用
光通信系統：可用于光路切換與保護。當光纖網絡出現故障時，能快速切換至備用光纖，
保障通信連續性；在光通信設備測試維護中，便于控制光信號通斷，提升測試維護效率。
光學傳感系統：在光學傳感中，可選擇不同傳感通道，實現對多種物理量的測量。如分布式光纖傳感系統里，切換傳感光纖可完成溫度、應變等物理量的分布式測量，增強傳感系統靈活性與測量范圍。
光學測試測量領域：能構建復雜測試光路，在光學元件測試時切換測試與參考信號，準確測量元件性能；
測量元件性能；在光學實驗中，方便實驗人員實時調整控制光路，滿足多樣化實驗需求。
n 參數
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 1550.00 | |
Insertion Loss /插入損耗 | Typ | dB | 0.45 |
Return Loss/回波損耗 | min | dB | 55 |
Cross-talk/串擾 | min | dB | 55 |
Switch Mode/控制方式 | 雙向手動按壓，常閉 | ||
Power supply/驅動電壓 | V | 無源 | |
Fiber Type/光纖類型 | 9/125 | ||
Dimensions/尺寸 | mm | 26X12.6X8 | |
Operating Temperature/工作溫度 | oC | -40℃ to +85℃ | |
Temperature Cycling (Temperature Range / Cycles)/溫度循環 | C / Hr | -40℃ to +85℃ | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 科毅 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 科毅 | |
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9 | ||
Pigtail Length/尾纖長度 | 0.15 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | 白色 | |
Connector Type/連接頭類型 | LC/UPC | ||

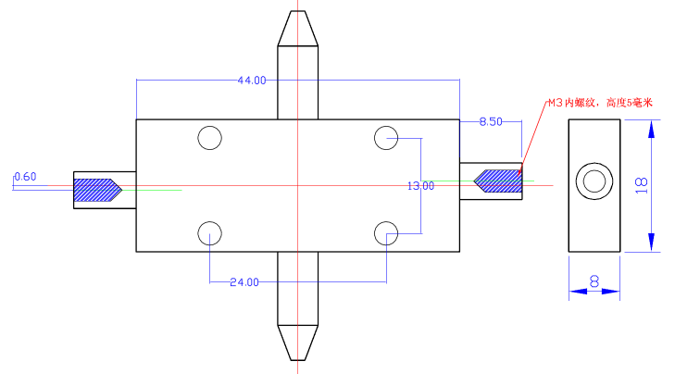

n 機械圖紙
