在光纖通信與光學測試系統中，光衰減器是一種至關重要的無源器件。它主要用于對光信號功率進行精確、可控的衰減，廣泛應用于光通信系統的功率調節、接收機靈敏度測試、系統損耗評估等場景。隨著光纖網絡向高速率、高密度方向發展，對光衰減器性能的要求也日益提高，尤其是連續可調衰減器，因其可靈活、實時調節衰減量的特性，受到越來越多系統集成商與研發人員的青睞。

近期我們研發出一種結構新穎的連續可調衰減器，該設計在降低插入損耗、實現連續可調方面具有明顯優勢。本次我們對該技術進行詳細解讀，并結合光通信設備實際應用，探討其技術特點與市場價值。

一、技術背景與市場需求

光衰減器根據衰減方式可分為固定式、步進式和連續可調式。傳統可調衰減器多采用機械平移或替換濾波片的方式實現衰減量變化，存在調節不連續、機械磨損大、插入損耗較高等問題。尤其在多模光纖系統與高功率應用中，如何實現低損耗、高精度、連續可調的衰減功能，一直是行業技術攻關的重點。

連續可調衰減器不僅可用于實驗室與生產線測試，也逐漸應用于動態光網絡、光纖傳感和光模塊校準等實時調節場景，其性能直接影響系統穩定性與測試精度。

二、技術詳解：結構設計與光學原理

該技術提出的連續可調衰減器主要包括以下幾部分：

• 衰減器主體（1）：作為結構支撐與光學封裝基礎。

• 輸入/輸出多模光纖準直器（2、3）：固定于主體內，實現光纖與自由空間光的高效耦合。

• 濾光片（4）：位于兩準直器之間，是該設計的核心部件。

2.1濾光片結構創新

該濾光片采用一體成型的中心對稱雙弧形片設計，其曲面經過精確光學計算，確保光線入射點與出射點的法線方向與光路一致，從而顯著降低折射與反射損耗。

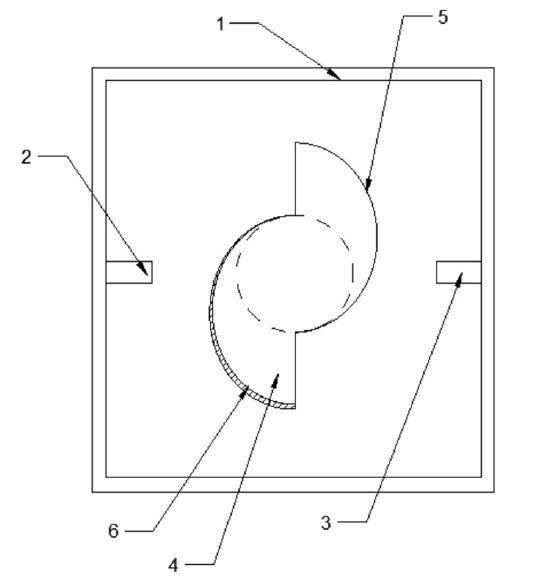

圖1 連續可調衰減器主體與光路示意圖

如圖所示，輸入多模光纖準直器輸出的光束，射向濾光片弧面時，入射角始終與該點切線垂直；光束經濾光片內部傳播后，出射角也保持與出射點切線垂直。這意味著入射光與出射光始終處于同一直線上，極大減少了因折射、散射引起的光損耗。

2.2涂鍍面設計與連續可調機制

其中一個弧形片的上表面設有涂鍍面（6），其涂層厚度沿遠離中心對稱點的方向逐漸增厚。這種梯度涂層設計使得濾光片在不同區域具有不同的光衰減特性。

通過旋轉調節機構帶動濾光片繞中心軸旋轉，可改變光束通過的涂層區域，從而實現衰減量的連續可調。

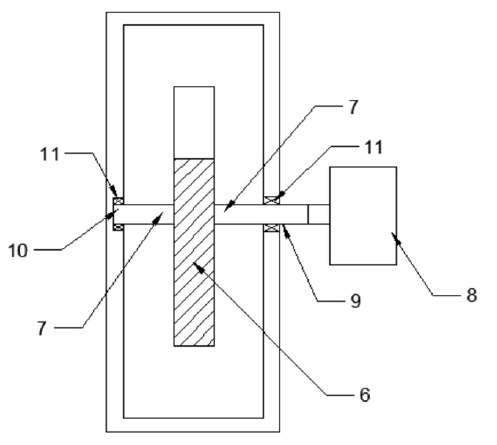

圖2 連續可調衰減器旋轉調節機構

2.3旋轉調節機構

旋轉機構包括：

• 旋轉軸（7）：固定于濾光片中心并垂直貫穿；

• 旋轉電機（8）：安裝在衰減器主體外部，通過輸出軸與旋轉軸連接；

• 穿孔（9）與軸承（11）：確保旋轉平穩、精準。

該結構簡單可靠，可通過電機控制實現自動化調節，適用于集成化光通信設備與測試平臺。

三、技術優勢總結

與現有可調衰減器相比，本設計具備以下突出優點：

1. 低插入損耗：基于垂直入射/出射的光路設計，極大降低折射與界面反射損耗。

2. 連續可調：通過旋轉梯度涂層濾光片，實現衰減量無級連續調節。

3. 結構穩定：一體成型弧形片與軸承支撐結構，長期使用仍保持精度。

4. 易于集成：支持電機驅動，可接入控制系統，適用于自動化測試與動態光網絡。

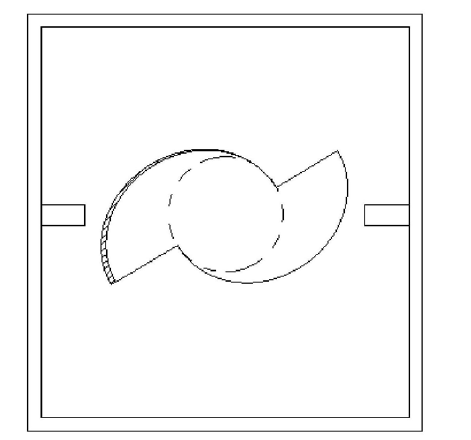

圖3 連續可調衰減器濾光片旋轉效果圖

四、在光通信系統中的應用價值

此類連續可調衰減器不僅適用于傳統的光功率調節與測試系統，更可在以下場景中發揮重要作用：

• 光模塊生產測試：在光開關、光收發模塊的靈敏度與動態范圍測試中，需要連續調節輸入光功率。

• 動態光網絡：在波分復用（WDM）系統中，用于通道功率均衡與增益平坦化調節。

• 光纖傳感系統：在分布式傳感與干涉測量中，用于信號幅度控制與系統校準。

• 實驗室研發：為光學器件性能驗證提供高精度、可重復的衰減調節手段。

科毅光通信專注于光開關、光衰減器、光纖準直器等c研發與制造，始終關注行業前沿技術動向。此類結構創新的可調衰減器，為我們今后開發高集成度、低損耗的光學模塊提供了重要技術參考。

五、結語

光通信技術的持續發展，對核心無源器件提出了更高要求。此項技術在連續可調衰減器的結構設計與光學性能優化方面提供了新思路，其低損耗、連續可調、易集成的特點，符合未來光設備小型化、智能化的發展趨勢。

身為光器件供應商，我們將繼續跟蹤此類技術創新，并結合自身在光開關與光纖集成組件的研發經驗，推動更多高性能、高可靠的光通信產品落地，為行業客戶提供優質解決方案。
