在光通信、激光加工、科研實驗等多個領域，激光功率的精準測試與調節是保障設備安全、實驗數據準確的核心環節。無論是光通信系統中的信號校準，還是工業生產中的激光加工工藝優化，亦或是科研機構的激光特性研究，都離不開激光衰減器這一關鍵設備——它能有效降低激光功率，避免高功率激光對測試儀器造成不可逆損壞。但傳統激光衰減器普遍存在調節繁瑣、更換頻繁、測試效率低下等問題，嚴重影響了工作進度。今天為大家詳細介紹一款打破傳統局限產品——可調式激光衰減器，帶您了解它如何通過獨特設計與核心技術，成為激光測試領域的高效解決方案。

一、激光衰減器在光通信領域的核心作用

1.1 激光測試的安全性與準確性需求

激光技術的廣泛應用，讓激光功率測試成為常態化工作。無論是光通信設備中的激光發射器，還是工業用高功率激光器，其輸出功率往往遠超測試儀器（如激光功率計）的承受范圍。如果直接將激光光束投射到測試儀器上，不僅會導致儀器傳感器燒毀、精度下降，還可能引發安全隱患。因此，激光衰減器作為光路中的“功率調節器”，其核心作用就是通過合理衰減激光功率，在保障測試儀器安全的前提下，確保測試數據的準確性與可靠性，這也是光通信測試、激光應用研發等工作的基礎前提。

1.2 傳統激光衰減器的應用局限

在可調式激光衰減器出現之前，市場上主流的激光衰減器多為固定衰減系數產品。這類產品在實際使用中存在諸多痛點：

?    操作繁瑣：測試不同功率范圍的激光時，需要頻繁更換不同衰減系數的衰減器，拆卸、安裝過程耗時費力；

?    測試效率低：頻繁更換設備導致測試中斷，延長了整體測試周期，尤其在批量測試或連續實驗中，效率低下的問題更為突出；

?    可調范圍窄：單臺設備僅能提供固定衰減倍數，無法滿足多檔位、寬范圍的衰減需求，需要配備多臺不同規格的產品，增加了采購成本與存放空間；

?    兼容性差：不同品牌、型號的衰減器接口不統一，更換時需重新調試光路，進一步影響測試精度與效率。

這些問題不僅浪費了實驗人員的時間與精力，也制約了激光相關領域的工作推進。因此，一款能夠?qū)崿F(xiàn)快速調節、寬范圍適配、操作便捷的可調式激光衰減器，成為市場迫切需求。

二、可調式激光衰減器：產品結構與設計亮點

2.1 核心結構解析

廣西科毅光通信推出的可調式激光衰減器，基于先進的機械結構設計與光學原理，實現了多檔位精準調節。其核心結構主要包括底座、轉軸、第一轉輪、第二轉輪及衰減片，具體設計如下：

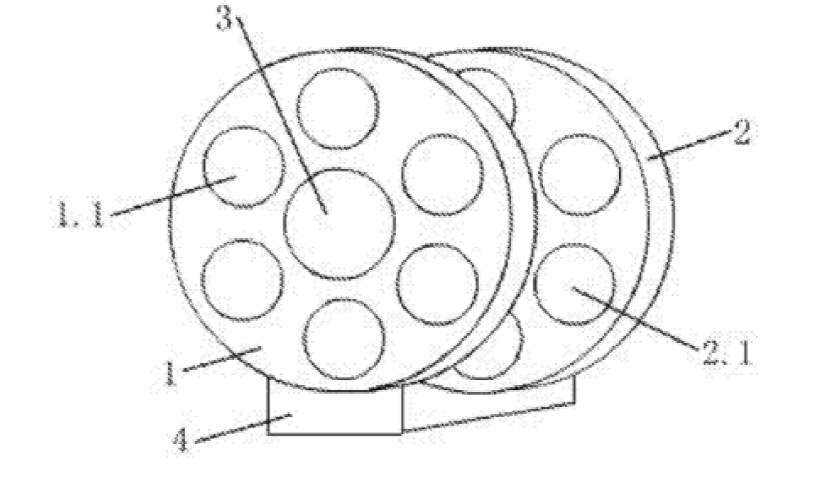

圖1 可調式激光衰減器結構示意圖

?    底座：作為整個設備的支撐基礎，采用高強度耐磨材料制成，確保設備放置穩定，避免測試過程中因震動影響光路精度；

?    轉軸：貫穿于底座與兩個轉輪之間，采用高精度軸承設計，轉動順暢且定位精準，可實現轉輪的靈活調節與固定；

?    第一轉輪與第二轉輪：兩個轉輪通過轉軸相隔安裝，間距經過光學優化，確保激光光束能夠穩定穿透。每個轉輪上均設置有6個均勻分布的衰減片安裝孔，用于固定不同規格的衰減片；

?    衰減片：分為第一衰減片（安裝于第一轉輪）與第二衰減片（安裝于第二轉輪），采用高品質光學材料制成，透光率穩定，衰減性能優異。

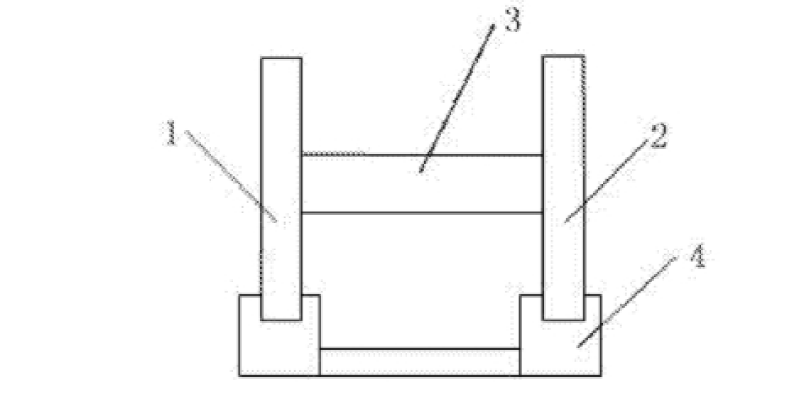

圖2 可調式激光衰減器側視圖

2.2 梯度透光率衰減片的技術優勢

可調式激光衰減器的核心創新點之一，在于采用了梯度透光率衰減片設計。其中：

?    第一轉輪：安裝5片激光衰減片，留有1個通孔（無衰減片），5片衰減片分別具備不同的透光率，覆蓋從低到高的梯度范圍；

?    第二轉輪：安裝4片激光衰減片，留有2個通孔，4片衰減片同樣具備梯度透光率，且與第一轉輪的衰減片規格形成互補。

這種梯度設計的優勢在于，通過轉動兩個轉輪，可實現不同透光率衰減片的任意組合，從而產生多樣化的衰減倍數。相比傳統固定衰減器，梯度透光率衰減片不僅減少了設備數量，還能滿足不同功率激光的測試需求，適配性更強。同時，衰減片采用光學鍍膜技術，透光均勻、衰減穩定，確保測試數據的準確性，長期使用不易出現性能衰減。

三、核心技術原理：如何實現多檔位精準衰減？

3.1 光阻衰減的基本原理

激光作為一種定向傳播的光束，在傳播過程中遇到光阻（如衰減片）時，會發生功率衰減，衰減程度與光阻的透光率直接相關。透光率越低，光阻越大，激光功率衰減越明顯；反之，透光率越高，衰減越輕微。可調式激光衰減器正是利用這一原理，通過人為設置不同透光率的衰減片，實現對激光功率的精準控制。

簡單來說，當激光光束穿透單一片衰減片時，其衰減倍數等于該衰減片的衰減系數；當激光光束連續穿透兩片不同透光率的衰減片時，總衰減倍數為兩片衰減片衰減系數的乘積（或疊加，根據光學設計邏輯）。例如，一片衰減系數為2的衰減片與一片衰減系數為3的衰減片重合時，總衰減倍數可達6，從而實現更高倍數的衰減。

3.2 雙轉輪組合的調節邏輯

可調式激光衰減器通過雙轉輪的組合設計，最大化拓展了衰減檔位。第一轉輪有6個安裝孔（5片衰減片+1個通孔），第二轉輪同樣有6個安裝孔（4片衰減片+2個通孔），通過轉動兩個轉輪，使不同安裝孔的衰減片（或通孔）對齊光路，可實現36種不同的組合方式（6×6），對應36個不同的衰減倍數。

這一設計的優勢在于：

?    檔位豐富：36種衰減倍數覆蓋了從無衰減（雙通孔對齊）到高倍數衰減的全范圍，能夠滿足絕大多數激光測試場景的需求；

?    調節精準：轉軸采用高精度定位設計，轉輪轉動時可精準對齊安裝孔，確保衰減片組合的穩定性，避免因錯位導致衰減倍數偏差；

?    操作靈活：無需拆卸設備，僅通過轉動轉輪即可完成衰減檔位切換，整個過程僅需幾秒，大幅提升了測試效率。

例如，在光通信系統測試中，當需要測試不同功率等級的激光信號時，只需轉動兩個轉輪，選擇對應的衰減檔位，即可快速完成測試，無需更換衰減器或重新調試光路，有效節省了時間。

四、相比傳統產品，可調式激光衰減器的突出優勢

4.1 調節效率大幅提升

傳統固定衰減器需要頻繁拆卸、更換，每次更換后還需重新校準光路，單次切換耗時通常在幾分鐘甚至十幾分鐘。而可調式激光衰減器通過雙轉輪快速調節設計，檔位切換僅需轉動轉輪即可完成，無需拆卸任何部件，單次調節耗時不超過10秒。在批量測試或連續實驗中，可節省90%以上的調節時間，極大提升了整體工作效率。

4.2 可調范圍廣，適配多場景

傳統單臺固定衰減器僅能提供1個衰減倍數，若需測試不同功率范圍的激光，需配備多臺不同規格的產品，不僅采購成本高，還占用大量存放空間。可調式激光衰減器憑借36種衰減倍數組合，覆蓋了從低功率到高功率的全范圍衰減需求，單臺設備即可替代多臺傳統固定衰減器，適配光通信測試、科研實驗、工業激光加工等多個場景，性價比極高。

4.3 操作便捷，降低人工成本

傳統衰減器的更換與調試需要專業人員操作，且過程繁瑣，容易出現安裝不當、光路偏移等問題，增加了人工成本與測試風險?？烧{(diào)式激光衰減器采用人性化設計，轉輪標注清晰的檔位標識，操作簡單易懂，普通工作人員經過簡單培訓即可上手，無需專業光學知識。同時，設備結構穩定，長期使用不易出現故障，維護成本低。

4.4 測試精度更高

衰減片采用高品質光學材料與先進鍍膜工藝，透光率穩定，衰減性能一致性好，避免了傳統衰減器因更換過程中光路偏移導致的測試誤差。此外，雙轉輪的精準定位設計，確保衰減片組合的穩定性，進一步提升了測試數據的準確性，為實驗研究與產品檢測提供可靠保障。

五、廣泛應用場景：覆蓋多行業激光測試需求

可調式激光衰減器憑借其多檔位、高效率、高精度的優勢，廣泛應用于多個領域，成為激光相關工作的核心設備：

5.1 光通信系統中的激光功率校準

在光通信領域，激光發射器的功率穩定性直接影響通信質量。廣西科毅光通信作為專業的光通信設備供應商，其可調式激光衰減器可用于光模塊、光纖激光器等產品的功率校準測試。通過精準調節衰減檔位，模擬不同傳輸距離下的激光功率衰減，驗證產品的性能穩定性，確保光通信系統的可靠運行。此外，配合公司核心產品光開關，可實現光通信系統的多光路切換與功率測試一體化，進一步提升測試效率。

5.2 科研實驗室的激光實驗研究

高校、科研機構在進行激光特性研究、光學材料測試等實驗時，需要頻繁調節激光功率。可調式激光衰減器的多檔位設計的光通信測試設備，能夠滿足不同實驗場景的需求，例如激光閾值測試、光學濾波實驗、激光與物質相互作用研究等。其精準的衰減性能與便捷的操作方式，幫助科研人員節省時間，專注于實驗本身，加速研究進程。

5.3 工業激光加工中的功率調節

在激光切割、激光焊接、激光打標等工業加工領域，激光功率的精準控制直接影響加工質量。可調式激光衰減器可用于加工前的功率校準與加工過程中的功率調節，根據不同材料（如金屬、塑料、木材）與加工需求，快速切換衰減檔位，確保激光功率符合加工要求，提升產品合格率。同時，設備的高穩定性與耐用性，能夠適應工業生產的惡劣環境，長期穩定運行。

5.4 特種領域的激光應用

在激光雷達、醫療激光設備、軍事激光系統等特種領域，對激光功率的調節精度與可靠性要求極高?？烧{(diào)式激光衰減器憑借其高精度衰減性能與穩定的結構設計，能夠滿足這些領域的嚴苛需求。例如，激光雷達系統中，通過調節衰減檔位，可適配不同探測距離的需求；醫療激光設備中，精準控制激光功率，確保治療效果與安全性。

六、產品使用指南：簡單三步完成激光衰減調節

6.1 設備安裝與調試

1.  將可調式激光衰減器放置在平穩的工作臺上，確保底座與臺面緊密貼合，避免震動；

2.  連接激光輻射源與測試儀器（如激光功率計），調整光路，使激光光束能夠沿設備中心軸線穿透第一轉輪與第二轉輪；

3.  檢查轉軸轉動是否順暢，衰減片安裝是否牢固，確保無松動、錯位等問題。

6.2 轉輪調節與檔位選擇

1.  根據測試需求，參考設備檔位標識，轉動第一轉輪與第二轉輪，選擇對應的衰減片組合；

2.  調節過程中，觀察激光功率計的讀數，根據實際需求微調轉輪，直至達到理想的衰減效果；

3.  若需切換衰減檔位，直接轉動轉輪即可，無需中斷光路或重新調試。

6.3 測試數據記錄與優化

1.  完成檔位調節后，穩定30秒左右，記錄激光功率計的測試數據；

2.  若需進行多組測試，重復步驟6.2-6.3，依次切換不同檔位，記錄相應數據；

3.  測試完成后，關閉激光輻射源，將轉輪調節至雙通孔檔位，便于下次使用。

七、廣西科毅光通信：專注光通信設備研發與創新

廣西科毅光通信科技有限公司是一家專業從事光通信設備研發、生產與銷售的高新技術企業，核心產品涵蓋光開關、可調式激光衰減器、光耦合器、光分路器等系列產品，廣泛應用于光通信、科研實驗、工業生產、醫療等多個領域。公司擁有一支由光學工程師、電子工程師組成的專業研發團隊，依托先進的生產設備與嚴格的質量控制體系，致力于為客戶提供高品質、高性能的光通信解決方案。

作為光通信領域的創新型企業，廣西科毅光通信始終堅持技術創新與客戶導向，不斷優化產品性能，提升服務質量?？烧{(diào)式激光衰減器的推出，正是公司基于市場需求，結合多年光通信設備研發經驗的創新成果。該產品不僅打破了傳統衰減器的局限，還與公司可調式激光衰減器、光通信測試系統等產品形成互補，為客戶提供一站式光通信測試解決方案。

公司官網（www.parisworlds.com）提供詳細的產品介紹、技術參數、應用案例等信息，同時支持在線咨詢與定制化服務。無論您是科研機構、企業單位，還是個人用戶，都能在官網找到適合您的光通信設備與解決方案。此外，公司擁有完善的售后服務體系，專業技術人員為您提供安裝指導、調試培訓、維修保養等全方位支持，確保產品穩定運行。

可調式激光衰減器的出現，徹底改變了傳統激光測試中效率低下、操作繁瑣的現狀，以多檔位、高效率、高精度的優勢，成為激光相關領域的理想選擇。無論是光通信系統測試、科研實驗研究，還是工業激光加工，它都能為您節省時間、降低成本、提升效率，助力工作順利推進。
