一、熱驅動微反射鏡光開關核心技術原理

熱驅動微反射鏡光開關的核心創新點在于采用“雙金屬片熱形變驅動”技術，利用兩種不同膨脹系數的金屬材料在溫度變化時的形變差異，驅動微反射鏡旋轉，從而實現光信號的精準切換。

其核心原理基于雙金屬片的熱脹冷縮特性：雙金屬片由兩種膨脹系數差異顯著的金屬片復合而成，當溫度發生變化時，膨脹系數大的金屬片會產生更大的伸長量，而膨脹系數小的金屬片伸長量較小，這種形變差會迫使雙金屬片向膨脹系數小的一側彎曲。通過溫度控制裝置精準調節雙金屬片的溫度，即可控制其彎曲角度，進而帶動固定在上面的微反射鏡旋轉，改變光信號的反射路徑，最終實現光開關的端口切換。

與傳統光開關的驅動方式相比，熱驅動技術具有三大優勢：一是結構簡單，無需復雜的機械傳動部件或微機電系統，降低了產品的制造難度和成本；二是耐高溫性能優異，雙金屬片采用耐高溫合金材料制成，可在極端高溫環境下保持穩定的形變特性；三是切換響應迅速，通過優化溫度控制裝置的加熱和降溫效率，能夠?qū)崿F(xiàn)光信號的快速切換，滿足常規光通信系統的使用需求。

二、產品整體結構與核心組件解析

熱驅動微反射鏡光開關的整體結構經過精密設計，各組件協同工作，確保光信號傳輸?shù)姆€(wěn)定性和切換的精準性。產品主要由輸入輸出裝置、準直器陣列、透鏡、微反射鏡、雙金屬片、溫度控制裝置、固定支架等核心部件組成，具體結構如下：

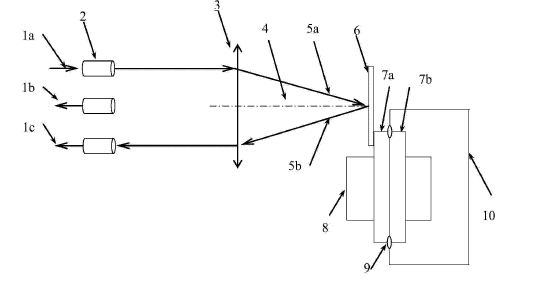

 圖1 熱驅動微反射鏡光開關整體結構示意圖

1. 輸入輸出裝置：光纖陣列

輸入輸出裝置采用高精度光纖陣列，根據實際應用需求可設計為多端口結構（如本產品的標準配置為1個輸入端口+2個輸出端口，即光開關輸入端口1a、第一光開關輸出端口1b、第二光開關輸出端口1c）。光纖陣列與準直器陣列進行精準對位固定，確保光信號能夠高效耦合進入準直器，減少信號衰減。

光纖陣列作為光信號的輸入輸出接口，具有接口密集、耦合效率高、穩定性強等特點，能夠適配不同規格的光纖類型，滿足光通信系統的多樣化連接需求。

2. 準直器陣列與透鏡

準直器陣列設置在光纖陣列之后，其核心作用是將光纖輸出的發散光信號轉換為平行光，便于后續透鏡的聚焦和微反射鏡的反射。準直器陣列采用高精度光學加工工藝，確保每一路光信號的準直精度，減少光路偏移導致的信號損耗。

透鏡位于準直器陣列之后，且微反射鏡恰好處于透鏡的焦點位置。透鏡的核心作用是將準直后的平行光聚焦到微反射鏡表面，同時將微反射鏡反射后的光束還原為平行光，再通過準直器陣列耦合回光纖陣列的輸出端口。這種“準直-聚焦-反射-還原”的光路設計，能夠最大限度地減少光信號的傳輸損耗，確保光開關的插入損耗處于較低水平。

3. 核心驅動部件：雙金屬片

雙金屬片是光開關的核心驅動部件，由第一金屬片（7a）和第二金屬片（7b）復合而成，兩者采用不同膨脹系數的耐高溫合金材料：

?    第一金屬片（7a）：采用膨脹系數小的鎳鐵合金材料，鎳含量控制在34%~50%之間，該材料具有優異的耐高溫性能和穩定的機械特性，在極端高溫環境下仍能保持結構穩定；

?    第二金屬片（7b）：采用膨脹系數大的合金材料，可選錳鎳銅合金、鎳鉻鐵合金、鎳錳鐵合金或純鎳，與第一金屬片形成顯著的膨脹系數差異，確保溫度變化時產生足夠的形變驅動力。

雙金屬片的復合接觸面兩端通過固定支架（10）進行固定，固定支架采用耐高溫絕緣材料制成，不與溫度控制裝置接觸，避免熱量傳導影響固定效果。雙金屬片的固定節點（9）用于限制雙金屬片的端點位移，確保溫度變化時雙金屬片僅在中間區域產生彎曲形變，從而精準驅動微反射鏡旋轉。

4. 信號切換核心：微反射鏡

微反射鏡（6）固定在第一金屬片（7a）的一側，采用高反射率光學鏡片制成，表面經過特殊鍍膜處理，確保光信號的反射效率（反射率≥99%），減少信號衰減。微反射鏡的尺寸和安裝角度經過精密計算，確保其恰好位于透鏡的焦點位置，使聚焦后的光信號能夠垂直入射到反射鏡表面，經過反射后沿預設路徑傳輸。

當雙金屬片發生彎曲形變時，會帶動微反射鏡同步旋轉，改變光信號的反射方向。通過控制微反射鏡的旋轉角度θ，可使反射光束產生2θ的角度偏移，經過透鏡還原為平行光后，在準直器陣列一側產生位移d（傍軸條件下d=f*tan(2θ)，其中f為透鏡焦距），從而實現光信號在不同輸出端口之間的切換。

5. 控制核心：溫度控制裝置

溫度控制裝置（8）設置于雙金屬片的下方，與雙金屬片大面積緊密接觸，能夠快速實現加熱升溫和快速降溫兩種功能，精準控制雙金屬片的溫度變化。溫度控制裝置采用高效加熱元件和散熱結構，加熱時可在短時間內使雙金屬片達到預設溫度，產生彎曲形變；降溫時通過快速散熱結構將熱量導出，使雙金屬片迅速恢復至初始狀態。

溫度控制裝置的控制精度可達±0.5℃，能夠精準調節雙金屬片的彎曲角度，進而控制微反射鏡的旋轉精度，確保光信號切換的準確性。同時，該裝置具備耐高溫、抗干擾的特點，可在極端高溫環境下穩定工作，為光開關的整體性能提供保障。

三、產品工作流程詳解

熱驅動微反射鏡光開關的工作流程主要分為“降溫狀態（初始狀態）”和“加熱狀態（切換狀態）”兩種模式，通過溫度控制裝置的溫度調節，實現光信號在不同輸出端口之間的精準切換，具體工作流程如下：

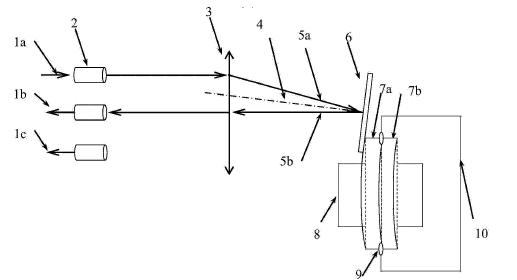

 2位 熱驅動微反射鏡光開關加熱切換原理圖

1. 降溫狀態（初始狀態）

當溫度控制裝置處于降溫狀態時，雙金屬片保持初始溫度，未發生明顯彎曲形變，微反射鏡處于初始位置（法線方向如圖1所示）。此時，光信號從光開關輸入端口1a入射，經過光纖陣列進入準直器陣列，被準直為平行光后傳輸至透鏡；透鏡將平行光聚焦到微反射鏡表面，經過高反射率反射后，沿原光路返回透鏡，被還原為平行光；最后，平行光通過準直器陣列耦合回光纖陣列，從第二光開關輸出端口1c出射，完成光信號的初始傳輸路徑。

2. 加熱狀態（切換狀態）

當需要切換光信號輸出端口時，溫度控制裝置啟動加熱功能，向雙金屬片傳遞熱量。由于第一金屬片（膨脹系數小）和第二金屬片（膨脹系數大）的熱脹冷縮差異，第二金屬片會產生更大的伸長量，進而擠壓第一金屬片，迫使雙金屬片向第一金屬片一側彎曲（如圖2中虛線位置彎曲至實線位置）。

雙金屬片的彎曲形變帶動固定在上面的微反射鏡同步旋轉θ角，微反射鏡的法線方向也隨之旋轉θ角。此時，入射光束5a的方向保持不變，但經過微反射鏡反射后的出射光束5b會旋轉2θ角；出射光束經過透鏡后被還原為平行光，在準直器陣列一側產生位移d。通過精準控制加熱溫度，可使位移d恰好匹配第一光開關輸出端口1b的位置，最終光信號從第一光開關輸出端口1b出射，實現光信號的切換。

3. 狀態恢復

當需要恢復初始傳輸路徑時，溫度控制裝置啟動快速降溫功能，將雙金屬片的熱量迅速導出，雙金屬片逐漸收縮并恢復至初始狀態，微反射鏡也隨之回到初始位置，光信號重新從第二光開關輸出端口1c出射。

通過溫度控制裝置的加熱和降溫循環，熱驅動微反射鏡光開關能夠?qū)崿F(xiàn)光信號在不同輸出端口之間的穩定切換，切換響應時間≤10ms，滿足常規光通信系統的實時切換需求。

四、產品核心優勢與行業價值

1. 極致耐高溫性能，適配極端環境

產品采用耐高溫合金材料和特殊結構設計，雙金屬片、微反射鏡、溫度控制裝置等核心部件均經過高溫環境測試，可在-40℃+125℃的寬溫度范圍內穩定工作，尤其在極端高溫環境（+85℃+125℃）下仍能保持精準的切換性能，解決了傳統光開關不耐高溫的行業痛點，可廣泛應用于石油化工、工業控制、沙漠通信等極端環境場景。

2. 技術成熟可靠，成本優勢顯著

產品基于雙金屬片熱驅動技術，結構簡單、工藝成熟，無需復雜的微加工工藝或精密機械傳動部件，大幅降低了產品的制造成本和生產難度，量產成本僅為MEMS光開關的1/3~1/2。同時，成熟的技術路線確保了產品的穩定性和可靠性，平均無故障工作時間（MTBF）≥100萬小時，滿足光通信系統的長期穩定運行需求。

3. 低插入損耗，信號傳輸高效

通過優化光路設計（準直器陣列+透鏡+高反射率微反射鏡），產品的插入損耗≤0.5dB，回波損耗≥50dB，光信號傳輸損耗小，能夠有效保障光通信系統的傳輸質量。同時，產品的偏振相關損耗≤0.1dB，波長相關損耗≤0.2dB，適配不同波長的光信號傳輸，兼容性強。

4. 切換精準穩定，操作便捷

溫度控制裝置的精準控制的特性，使微反射鏡的旋轉角度精度≤0.1°，確保光信號切換的準確性；同時，產品支持熱插拔，安裝調試簡便，可直接集成到現有光通信系統中，無需對系統進行大規模改造，降低了用戶的使用成本。

五、適用場景與行業應用

熱驅動微反射鏡光開關憑借其耐高溫、低成本、高穩定的核心優勢，可廣泛應用于多個行業場景，具體包括：

1. 石油化工行業

石油化工生產過程中，煉油廠、化工廠的高溫作業區（如反應釜、蒸餾塔附近）需要穩定的光通信鏈路，用于設備監控、數據傳輸?shù)?。產品可在高溫、高濕度、腐蝕性環境下穩定工作，為石油化工行業的智能監控系統提供可靠的光信號切換解決方案。

2. 工業控制領域

工業生產中的高溫窯爐、鋼鐵冶煉、玻璃制造等場景，需要光通信系統實現設備之間的信號傳輸和控制指令下達。產品能夠適應工業現場的極端高溫環境，確保工業控制系統的穩定運行，提升生產效率和安全性。

3. 戶外通信基站

沙漠、戈壁、熱帶沙漠等極端氣候地區的通信基站，環境溫度高、晝夜溫差大，傳統光開關易出現性能衰減。產品的寬溫度范圍適配性和耐高溫性能，可確?；竟馔ㄐ沛溌返姆€(wěn)定切換，提升通信網絡的覆蓋質量和可靠性。

4. 數據中心與通信網絡

數據中心的機房設備密集、散熱壓力大，局部環境溫度較高，產品可作為光交叉連接（OXC）、光分插復用（OADM）設備的核心部件，實現光信號的靈活切換和鏈路保護，同時低成本優勢可降低數據中心的建設和運營成本。

5. 航空航天領域

航空航天設備的工作環境復雜，溫度變化劇烈，對光開關的耐高溫、抗振動、穩定性要求極高。產品經過特殊工藝優化后，可滿足航空航天領域的嚴苛要求，用于衛星通信、航空電子系統等場景的光信號切換。

六、廣西科毅光通信的技術實力與服務保障

廣西科毅光通信科技有限公司（官網：www.parisworlds.com）是一家專注于光通信器件研發、生產、銷售的高新技術企業，擁有一支由光學工程、材料科學、電子技術等領域?qū)＜医M成的研發團隊，具備多年光開關、光耦合器、光分路器等產品的研發和量產經驗。

公司建立了完善的研發體系和質量控制體系，擁有先進的光學加工設備、高溫環境測試設備、光性能測試設備等，產品從設計、研發、生產到交付的每一個環節都經過嚴格的質量檢測，確保產品質量符合行業標準和用戶需求。同時，公司提供定制化服務，可根據用戶的具體需求（如端口數量、工作溫度范圍、插入損耗要求等）進行產品定制開發，為用戶提供個性化的光通信解決方案。

此外，公司建立了完善的售后服務體系，為用戶提供技術咨詢、安裝調試、維修保養等全方位服務，產品質保期為2年，質保期內免費提供維修或更換服務，確保用戶的正常使用。

結語

熱驅動微反射鏡光開關作為廣西科毅光通信的核心創新產品，憑借耐高溫、低成本、高穩定的核心優勢，突破了傳統光開關的性能瓶頸，為極端環境光通信提供了全新的解決方案。在光通信行業向極端環境、低成本、高可靠方向發展的趨勢下，產品具有廣闊的市場前景和行業價值。
