在高速發展的光通信領域，光隔離器作為關鍵的無源器件，對保障系統穩定運行起著不可替代的作用。我們科毅光通信作為光通信一直致力于光隔離器等核心器件的研發與生產。今天給大家介紹一種具有監視功能的兩級反射式光隔離器，這種創新技術不僅提升了光隔離器的性能，還為光通信系統提供了實時監測功能，極大地增強了系統的可靠性和可維護性。

圖1 兩級反射式光隔離器結構框圖

光隔離器是一種光非互易單向傳輸器件，隨著光纖技術的高速發展，光隔離器在高速光纖通信、相干光通信、精密光學測量系統中的重要性愈來愈明顯。特別是它在摻鉺光纖放大器組件中的應用，可以有效地抑制摻鉺光纖放大器的自激振蕩和抑制噪聲。根據光隔離器的偏振特性可將隔離器分為偏振相關型和偏振無關型。在光纖通信中，由于光纖波導為圓形，光波在其中傳播時，偏振方向是隨機變化的，因此與偏振無關的光隔離器具有更強的適用性，應用也更為廣泛。

我們研發的具有監視功能的兩級反射式光隔離器，除了具備結構簡單，元件數目少，體積小，隔離度高的特點以外，還利用了反射式光隔離器結構上的特點，采用部分反射鏡，可實現對輸入光信號的實時監視功能，這使得其適用場合更加廣泛。

圖2 側視光路圖

該兩級反射式光隔離器的結構如圖1所示，P11和P12、P21和P22分別是偏振分束鏡和合束鏡，P11與P21、P12與P22的e光走離方向相互垂直，RR1和RR2為兩個45°互易旋轉器(半波片)，F(xiàn)R為45°法拉第旋轉器，L為透鏡，M為部分反射鏡(透射率為10%)。輸入光經由P11、RR1、FR和P12組成第一級隔離器，被分束又合束后出射，經透鏡L會聚，又被M反射進入由P21、RR2、FR和P22構成的第二級隔離器，部分光透射通過M，可被光監測器接收；反向光輸入時，先被第二級隔離器分光，大部分光被M反射進入第二級隔離器，部分光透射通過M，但此時透射光的傳播方向與正向傳輸時不同，所以不會被光檢測器接收。進入第一級隔離器的光被進一步分光，出射光發散，無法進入輸入光纖。

下面分析一下光在隔離器中偏振態的變化情況。正向傳輸時，進入P11的平行光分離成o光和e光，經半波片RR1偏振面順時針旋轉45°，又經FR偏振面被再次順時針旋轉45°，由P12輸出時重新會聚，經透鏡L射入M，大部分光被M反射經透鏡L進入P22，部分光透射被光監視器接收。射入P22的光被再次分解為o光和e光，經法拉第旋轉器FR，偏振面被順時針旋轉45°，又經半波片RR2，偏振面又被順時針旋轉45°，輸出偏振光被P21會聚。

圖3 正向傳播光偏振態示意圖

反向傳輸時，從自聚焦透鏡來的平行光，被P21分解為o光和e光，經半波片RR2，偏振面逆時針旋轉45°，經法拉第旋轉器偏振面順時針旋轉45°，這樣，P21中的e光在P22中仍為e光，進一步向前走離，兩束偏振光經L會聚M反射，進入P12中的e光又向下走離，經法拉第旋轉器偏振面順時針旋轉45°，又經半波片RR1，偏振面逆時針旋轉45°。因此，P12中e光在P11中仍為e光，又向下走離。

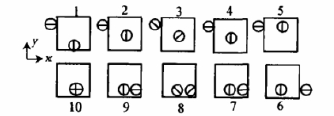

圖4 反向傳播光偏振態示意圖

由上述分析可知，這種結構設計不僅實現了光隔離器的功能，而且部分反射鏡M透射的光提供了一個實時的監測信號，若將其接入光監測器，就能實現對系統中光信號的監測。這一特點在光放大器應用中尤為方便，在光放大器輸入和輸出端插入這種有監視功能的光隔離器，不僅能抑制反射光，而且可同時完成對放大前后的光信號的監測。

科毅光通信基于這一創新技術，已成功開發出多款高性能光隔離器產品，包括1550nm波長光隔離器、1310nm波長光隔離器、寬波段光隔離器和具有監視功能的光隔離器。我們的產品廣泛應用于光纖通信系統、光纖傳感系統、光放大器、光模塊等光通信設備中，為客戶提供全方位的光通信解決方案。

在實際應用中，具有監視功能的光隔離器展現出了顯著優勢。以某大型電信運營商的DWDM系統為例，他們將廣西科毅光通信科技有限公司提供的具有監視功能的兩級反射式光隔離器成功部署在光放大器的輸入和輸出端。這一部署不僅有效抑制了反射光引起的自激振蕩，還實現了對放大前后光信號的實時監測，大大提高了系統的運行穩定性和故障診斷效率。

從技術指標上看，我們的兩級反射式光隔離器具有以下優勢：

• 高隔離度：隔離度可達40dB以上，有效抑制反射光干擾

• 低插入損耗：插入損耗控制在0.5dB以下，保證信號傳輸質量

• 實時監測：內置10%透射率的部分反射鏡，可直接連接光監測器，實現系統實時監測

• 緊湊設計：結構簡單，元件少，體積小，適合高密度光通信設備集成

• 低成本：相比傳統光隔離器，制造成本降低20%以上

在光隔離器的制造過程中，我們嚴格控制各項參數，確保產品性能穩定可靠。通過優化設計和精密制造，我們的光隔離器在各種工作條件下都能保持優異的性能。

作為專業的光通信設備供應商，廣西科毅光通信科技有限公司提供從設計到生產的全方位服務。我們的光隔離器產品已通過多項國際認證，質量可靠，性能穩定，廣泛應用于國內外各大通信運營商的網絡中。在光通信技術快速發展的今天，光隔離器作為關鍵的無源器件，其重要性日益凸顯。

隨著5G通信、數據中心和光纖到戶等應用的快速發展，對高性能光隔離器的需求將持續增長。廣西科毅光通信科技有限公司將持續投入研發，不斷推出性能更優、功能更全的光隔離器產品，為客戶提供更優質的光通信解決方案。我們不僅提供光隔離器，還提供光開關、光模塊、光纖連接器等完整的光通信產品線，滿足客戶在不同場景下的需求。
