多通道切換成為光通信核心需求

隨著數據中心、5G核心網等場景的業務量爆發式增長，單一通道的光開關已無法滿足多鏈路并行切換的需求。多通道光開關憑借其能同時實現多條光路獨立控制的優勢，成為提升光通信系統容量和靈活性的關鍵器件。廣西科毅光通信基于MEMS技術研發的多通道光開關產品，以1x4通道設計為代表，通過優化的結構布局和驅動控制方案，實現了高集成度、低串擾的多光路切換，為復雜光通信系統提供了高效解決方案。

一、多通道MEMS光開關的設計架構

（一）整體結構設計

多通道MEMS光開關（以1x4通道為例）主要由基板、四個可移動懸臂結構、固定件、公共接觸電極、獨立固定接觸電極及驅動電極組件構成。固定件采用中心島狀底座與四周島狀底座相結合的設計，包圍四個可移動懸臂結構，通過狹槽（寬度2μm）實現各組件之間的絕緣隔離，避免信號串擾。

每個可移動懸臂結構均包括錨定部分和延伸部分，延伸部分的頭部設置可移動接觸導體，與公共接觸電極和獨立固定接觸電極相對應。公共接觸電極位于中心島狀底座上，設有四個接觸部分，分別對應四個可移動懸臂的接觸導體；四個獨立固定接觸電極分別設置在四周的島狀底座上，每個電極對應一個可移動懸臂。驅動電極組件包括四個第一驅動電極（分別設置在四個可移動懸臂上）和兩個第二驅動電極（跨接在固定件上，面對第一驅動電極），通過獨立控制每個第一驅動電極的電勢，實現四條通道的單獨切換。

（二）核心設計亮點

1.      模塊化布局：四個可移動懸臂結構呈對稱分布，圍繞中心公共接觸電極排列，結構緊湊，集成度高，相比傳統多通道開關體積縮減50%以上。

2.      獨立驅動控制：每個通道配備獨立的第一驅動電極，可通過選擇性施加電勢，實現單通道、多通道同時導通或斷開，切換靈活性高，適配復雜光路控制需求。

3.      高絕緣隔離設計：固定件與可移動懸臂結構之間、各通道之間通過狹槽實現物理隔離，絕緣性能優異，隔離度≥60dB，有效避免通道間串擾。

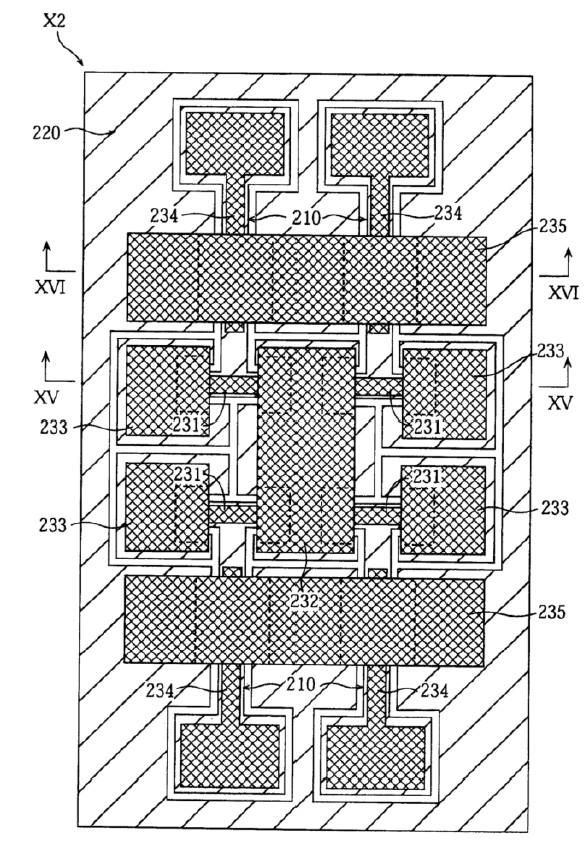

第二實施例的微型開關器件的平面圖

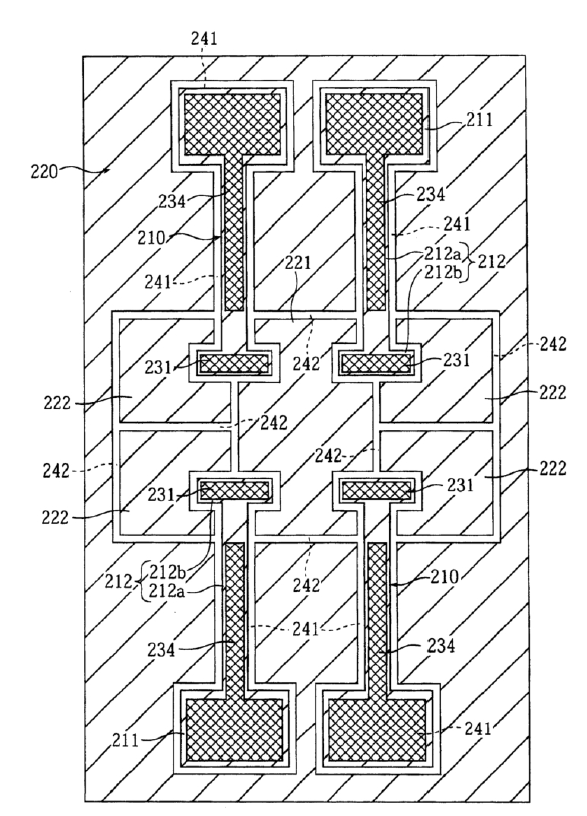

省略了一些部分的圖13中的微型開關器件的平面圖

二、多通道MEMS光開關的工作機制與性能表現

（一）通道切換原理

當向某一通道的第一驅動電極施加規定電勢時，該電極與對應的第二驅動電極之間產生靜電吸引力，帶動該通道的可移動懸臂延伸部分彈性變形，使接觸導體與公共接觸電極、獨立固定接觸電極同時接觸，該通道光路導通；停止施加電壓后，懸臂恢復原狀，接觸導體與電極分離，通道斷開。通過獨立控制四個第一驅動電極的通斷狀態，可實現1x4通道的任意組合切換，滿足不同場景下的光路路由需求。

（二）關鍵性能參數

1.      插入損耗：每個通道插入損耗≤0.8dB，一致性優異，確保多通道并行工作時的信號傳輸質量均衡。

2.      切換速度：單通道切換速度≤15ms，多通道切換響應迅速，無延遲疊加。

3.      串擾抑制：通道間串擾≤-70dB，高隔離度設計避免信號相互干擾，保障數據傳輸?shù)臏蚀_性。

4.      工作溫度范圍：-40℃~85℃，適應惡劣環境，可廣泛應用于室內外光通信設備。

三、多通道MEMS光開關在光通信系統中的應用

（一）數據中心光纖鏈路切換

數據中心內部存在大量服務器、存儲設備之間的光纖連接，多通道MEMS光開關可實現多條鏈路的集中控制與快速切換。例如，當某條鏈路出現故障時，系統可通過光開關迅速將業務切換至備用鏈路，保障數據傳輸不中斷；在業務高峰期，可靈活調整鏈路帶寬分配，提升數據中心的運營效率。廣西科毅光通信的1x4多通道光開關，憑借小型化設計和高可靠性，已成功應用于多個大型數據中心的光纖網絡升級項目。

（二）5G核心網光路調度

5G核心網需要處理海量的用戶數據和高頻信號，多通道光開關可用于核心網的光路調度與路由優化。通過精準控制多條光路的通斷，實現信號的靈活分配，適配不同區域的業務需求。同時，低插入損耗和高穩定性的特點，確保了5G信號的遠距離傳輸質量，為5G網絡的全覆蓋提供支撐。

（三）光纖傳感網絡多節點監測

在光纖傳感系統中，多通道MEMS光開關可連接多個傳感節點，實現對不同監測點的循環檢測或同時監測。例如，在油氣管道監測、電力線路監測等場景中，通過光開關切換不同的傳感光纖鏈路，可實時獲取多個監測點的環境數據，提升監測效率和覆蓋面。

（四）衛星通信多波束切換

衛星通信系統中，多通道光開關可用于實現多波束信號的切換與路由，適配不同地面終端的通信需求。微型化、低功耗的設計符合衛星設備的輕量化要求，高可靠性確保了在空間環境中的穩定工作。

四、廣西科毅光通信多通道光開關產品競爭力

廣西科毅光通信的多通道光開關產品基于自主研發的MEMS核心技術，在設計和生產過程中嚴格把控每一個環節：

1.      核心組件采用高品質單晶硅、高導電金屬材料，確保產品性能穩定；

2.      采用先進的鍍覆工藝和刻蝕技術，保證電極厚度和精度，提升產品一致性；

3.      每臺產品均經過嚴格的高低溫測試、老化測試、性能測試，確保滿足工業級應用標準；

4.      支持定制化開發，可根據客戶需求設計2x4、4x4等不同通道規格的光開關產品，適配多樣化應用場景。

光開關作為光通信系統的核心器件，其性能直接影響整個系統的運行效率和穩定性。廣西科毅光通信始終以技術創新為核心，不斷優化MEMS光開關的設計與工藝，為光通信行業提供高品質、高性價比的產品解決方案。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.parisworlds.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
