一、光交叉互連器件的行業需求：從帶寬瓶頸到高效互聯

隨著大數據、云計算、人工智能等技術的爆發式增長，數據中心的數據流量呈指數級增長，對光交換系統的帶寬、端口擴展性、能耗和可靠性提出了更高要求。傳統光交叉互連器件要么體積龐大、集成困難，要么綜合性能失衡，無法滿足數據中心高密度、低延遲、低能耗的互聯需求。

光交叉互連器件作為光通信網絡的核心樞紐，承擔著光信號的路由和交換功能，其性能直接決定了整個光通信系統的傳輸效率和穩定性。廣西科毅光通信科技有限公司基于自主研發的層狀結構光開關，推出高性能光交叉互連器件，通過陣列化布局和智能化控制，實現多端口光信號的高效交換，為數據中心等核心場景提供理想的互聯解決方案。

二、光交叉互連器件結構設計：陣列化布局與靈活互聯

（一）整體結構組成

廣西科毅的光交叉互連器件由多個前文所述的層狀結構光開關組成，多個光開關采用陣列排布且縱橫交叉連接，形成N行M列的矩形陣列（N和M為任意正整數，可根據實際需求設定）。

每行光開關設有一個輸入接口，每列光開關設有一個輸出接口，每個光開關可獨立控制光信號的橫向傳輸或縱向傳輸，通過多個光開關的協同工作，實現任意輸入接口到任意輸出接口的光信號路由。

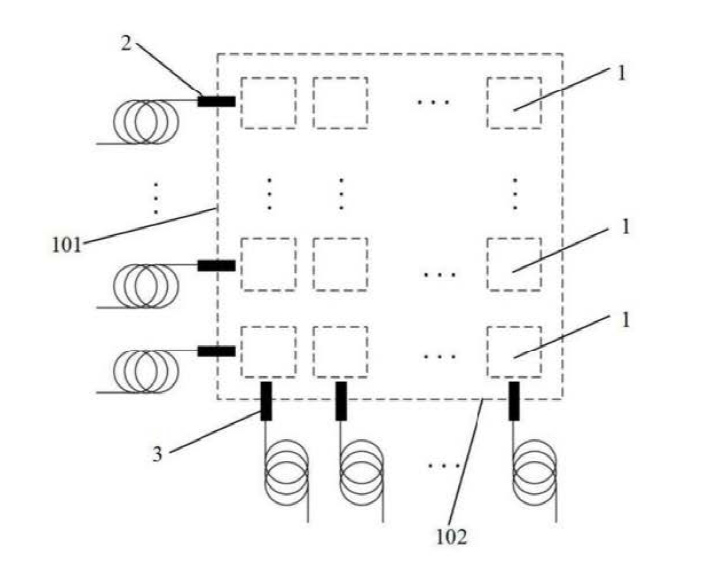

圖1 光開關陣列化光交叉互連器件結構示意圖

具體布局特點：

1.      N行光開關的起始光開關設于矩形陣列的第一側邊，每行相鄰光開關的輸入端和輸出端依次連接，形成橫向傳輸路徑。

2.      M列光開關的末端光開關設于矩形陣列的第二側邊（與第一側邊相鄰），每列相鄰光開關的輸入端和輸出端依次連接，形成縱向傳輸路徑。

3.      每個光輸入接口與第一側邊的每個光開關輸入端連接，每個光輸出接口與第二側邊的每個光開關輸出端連接，實現全端口覆蓋。

4.      N×M個光開關集成于同一硅基底，進一步提升集成度，縮小器件整體體積。

（二）核心工作原理

光交叉互連器件的工作邏輯基于單個光開關的偏振態控制和傳輸方向切換，通過對每個光開關的工作狀態進行精準控制，實現光信號的路徑規劃和交換。

1.      光信號接入：光波通過光輸入接口進入光開關陣列，與對應的起始光開關輸入端連接，由平面波導引導光信號傳輸。

2.      液晶分子取向控制：根據傳輸需求，通過光開關的取向膜層或上下層工作電極，控制波導層中液晶分子的取向狀態，為偏振態切換奠定基礎。

3.      橫向傳輸控制：當光信號需要沿橫向傳輸時，對應光開關的橫向電極不接通驅動電壓，液晶分子保持均勻排列，光波偏振態不變，光開關引導光波在橫向波導中傳輸，依次通過該行相鄰光開關。

4.      縱向傳輸控制：當光信號需要轉向縱向傳輸時，對應光開關的橫向電極接通驅動電壓，電場控制液晶分子扭轉排列，改變光波偏振態。此時光波在轉向波導中傳輸，進入縱向波導后沿縱向傳輸，依次通過該列相鄰光開關，最終從對應的輸出接口輸出。

通過對每個光開關的工作狀態進行編程控制，可實現任意輸入接口到任意輸出接口的光信號交換，滿足多端口、靈活路由的需求。

三、光交叉互連器件應用場景：覆蓋多領域光互聯需求

（一）數據中心光交換

數據中心是光交叉互連器件的核心應用場景，該器件可用于服務器集群、存儲陣列、網絡設備之間的光互聯，實現數據的高速傳輸和靈活調度。其低損耗特性確保數據傳輸?shù)耐暾?，高端口擴展性支持?jǐn)?shù)據中心的擴容需求，低能耗設計符合綠色數據中心的發展趨勢，緊湊的結構可節省機房空間，提升機房利用率。

（二）光通訊網絡核心節點

在骨干網、城域網等光通訊網絡的核心交換節點，該光交叉互連器件可實現不同線路、不同波長光信號的路由和交換，解決傳統交換節點帶寬不足、延遲高的問題。其快速響應能力和高可靠性確保網絡的穩定運行，單片集成特性可降低節點設備的復雜度和成本。

（三）光子集成回路

作為光子芯片的重要組成部分，該光交叉互連器件可與其他光子器件（如激光器、探測器、調制器等）進行單片集成，形成功能完整的光子集成回路，應用于光計算、光傳感、量子通信等新興領域，推動光子技術的產業化應用。

（四）獨立器件應用

在光交叉互連器件基礎上增加電氣接口與光纖接口，可作為獨立器件應用于中小型光通信系統、實驗室測試設備等場景，安裝便捷，維護簡單，為用戶提供靈活的部署選擇。

四、光交叉互連器件核心性能優勢：超越傳統方案的綜合升級

1.      多端口高效交換：陣列化布局支持N×M端口擴展，可根據應用場景靈活配置端口數量，實現大規模光信號的并行交換，滿足數據中心等場景的高密度互聯需求。

2.      低能耗設計：采用雙折射液晶材料和CMOS電開關驅動，驅動電壓低（橫向電極驅動電壓優選頻率1KHz、幅度可調的正弦交流電壓），大幅降低器件運行能耗，符合綠色節能趨勢。

3.      光學損耗低：繼承單個光開關的低損耗設計，結合陣列化布局的優化路由，整體光學損耗顯著低于傳統MEMS或LCoS方案，提升光信號傳輸距離和質量。

4.      端口擴展性好：N和M可靈活設定為任意正整數，支持從少量端口到大規模端口的靈活擴展，適配不同規模的應用場景，投資回報比高。

5.      集成度高：多個光開關集成于同一硅基底，體積遠小于傳統器件，可實現單片集成或與外圍電路集成，降低系統復雜度和安裝空間需求。

6.      魯棒性強：成熟的材料體系和結構設計使其具有較強的抗干擾能力，在溫度變化、振動等復雜環境下仍能穩定工作，提升系統可靠性。

五、廣西科毅技術實力：從研發到量產的全鏈條保障

廣西科毅光通信科技有限公司深耕光通信器件領域，擁有專業的研發團隊和完善的生產體系，將層狀結構光開關和光交叉互連器件技術成功轉化為量產產品。公司嚴格遵循ISO質量體系標準，從原材料采購、生產加工到成品檢測，每個環節都進行嚴格把控，確保產品性能穩定可靠。

針對不同行業用戶的個性化需求，廣西科毅可提供定制化解決方案，包括端口數量、響應速度、封裝形式等方面的定制服務，滿足光通信網絡、數據中心、光子集成等不同場景的應用需求。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.parisworlds.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
