在光通信行業飛速發展的當下，光路切換設備作為信號傳輸?shù)摹敖煌屑~”，其性能直接影響整個通信系統的穩定性與效率。其中，光開關作為核心組件，廣泛應用于數據中心、5G基站、光纖傳感、量子通信等場景，而高速磁光開關憑借開關速度快、驅動電壓低、串?dāng)_小等優勢，逐漸成為光通信領域的“新寵”。

廣西科毅光通信科技有限公司（官網：www.parisworlds.com）深耕光通信設備研發與生產多年，基于法拉第旋光效應研發的高速磁光開關，針對傳統產品的灰塵侵入、拆裝繁瑣、散熱不足等痛點進行創新設計，不僅滿足高-speed光路切換需求，更在實用性與維護性上實現突破。本文將從技術原理、產品設計、核心優勢、應用場景等維度，全面解析科毅光通信高速磁光開關的技術亮點，為行業用戶提供選型參考。

一、光開關技術背景：為什么高速磁光開關成為主流選擇？

在了解科毅高速磁光開關之前，我們首先需要明確：光開關的核心作用是實現光路的快速切換與通斷，而不同技術路徑的光開關，在性能上存在顯著差異。

1.1傳統光開關的技術瓶頸

目前市場上的光開關主要分為“機械式”與“非機械式”兩類：

1.      機械式光開關：通過機械結構（如微電機、壓電陶瓷）驅動光路切換，雖成本較低，但存在開關速度慢（通常在毫秒級）、壽命短（機械部件易磨損）、穩定性差（受振動影響大）等問題，難以滿足5G、數據中心等場景的高實時性需求。

2.      其他非機械式光開關（如電光開關、熱光開關）：雖克服了機械磨損問題，但普遍存在驅動電壓高（易產生電磁干擾）、串?dāng)_大（信號相互干擾導致誤碼）、溫度敏感性強（環境溫度變化影響性能）等缺陷，適用場景受限。

1.2高速磁光開關的技術優勢

高速磁光開關的核心原理是“法拉第旋光效應”——當偏振光穿過磁光晶體時，外加磁場會改變晶體的旋光方向，從而實現光路的快速切換。相較于傳統產品，其優勢尤為突出：

3.      開關速度快：可達納秒級（10??秒），是機械式光開關的1000倍以上，能滿足實時光路調度需求；

4.      驅動電壓低：無需高壓驅動，避免電磁干擾，適配復雜的通信系統環境；

5.      串?dāng)_小：磁光晶體對偏振光的控制精度高，信號隔離度可達40dB以上，減少誤碼率；

6.      壽命長：無機械運動部件，理論壽命可達10?次以上，降低維護成本。

然而，傳統高速磁光開關在實際應用中仍存在兩大痛點：一是閑置時反向端口暴露在外，灰塵、雜質易侵入內部，導致元件氧化損壞；二是多采用螺栓固定結構，后期故障維修時拆裝繁瑣，耗時費力。針對這些問題，科毅光通信對高速磁光開關進行了結構創新，形成了更貼合行業需求的產品方案。

二、高速磁光開關核心設計：從結構創新解決行業痛點

科毅光通信的高速磁光開關（專利技術支撐）通過“防護設計、便捷拆裝、散熱優化、連接線保護”四大核心結構，全面提升產品實用性與可靠性。以下結合產品結構圖，詳細解析各部件的設計亮點。

2.1反向端口防護設計：杜絕灰塵侵入，延長元件壽命

傳統高速磁光開關的反向端口在閑置時無有效防護，灰塵、水汽易進入內部，導致磁光晶體、電極等元件氧化，影響光路切換精度?？埔愎馔ㄐ磐ㄟ^“防護蓋+磁吸附+滑塊滑槽”的組合設計，徹底解決這一問題。

結構細節：

7.      防護蓋與U形連接板：在磁光開關主體1的一端安裝U形連接板9，連接板內側固定正極磁片11，同時配備獨立防護蓋4（如圖3所示）；

8.      滑塊與滑槽配合：防護蓋4的上下兩端安裝滑塊14，連接板9的上下兩端開設滑槽12，滑塊與滑槽的接觸面完全吻合，確保防護蓋可順暢滑動；

9.      磁吸附固定：防護蓋4朝向連接板的一側安裝負極磁片13，當防護蓋推入連接板時，正極磁片11與負極磁片13緊密吸附，實現密封防護；

10.    限位板設計：防護蓋4的外端安裝限位板15，既避免防護蓋過度推入損傷端口，又可通過限位板兩端的凸塊輕松拉出防護蓋，不影響端口正常使用。

高速磁光開關防護蓋結構圖

設計優勢：

11.    密封性能好：磁吸附結合滑塊滑槽的緊密配合，防塵等級可達IP54，有效隔絕灰塵、水汽；

12.    操作便捷：無需工具，手動推拉即可完成防護蓋的開啟與關閉，適配現場快速操作；

13.    兼容性強：防護蓋采用ABS工程塑料材質，耐高低溫（-40℃至85℃），適配不同環境場景。

2.2便捷拆裝結構：無需螺栓，維修效率提升50%

傳統高速磁光開關的上連接蓋多采用螺栓固定，維修時需拆卸多顆螺栓，不僅耗時，還可能因螺栓滑絲導致部件損壞?？埔愎馔ㄐ艅?chuàng)新設計“掛鉤式連接頭+復位彈簧+限位槽”結構，實現上連接蓋的快速拆裝。

結構細節：

14.    掛鉤式連接頭：上連接蓋2的底部四角安裝掛鉤狀連接頭16，連接頭末端設有限位頭23（如圖4所示）；

15.    安裝座與凹槽：磁光開關主體1的內部四周固定安裝座17，安裝座頂部開設凹槽18，連接頭可通過凹槽放入安裝座內；

16.    復位彈簧與壓板：安裝座17內部安裝多組復位彈簧20，彈簧一端連接壓板21，且安裝座內側設有限位槽22（如圖5所示）；

17.    拆裝原理：安裝時，按壓上連接蓋使壓板壓縮復位彈簧，將連接頭推入安裝座并旋轉，限位頭23卡入限位槽22，松開后復位彈簧回彈，壓板壓緊連接頭實現固定；拆卸時，只需按壓上連接蓋并反向旋轉，即可取出上連接蓋。

新型連接組件結構示意圖

新型安裝座結構示意圖

設計優勢：

18.    拆裝效率高：整個過程無需工具，2分鐘內即可完成拆裝，比傳統螺栓結構效率提升50%以上；

19.    固定可靠：復位彈簧提供持續壓力，限位頭與限位槽的配合確保連接穩定，抗振動性能可達10-500Hz，振幅0.15mm；

20.    重復使用性好：無螺栓滑絲風險，連接頭與安裝座的磨損率低，可重復拆裝100次以上。

2.3散熱與穩定性優化：確保高負荷下持續運行

高速磁光開關在高-speed切換時，磁光晶體、驅動電路會產生熱量，若散熱不及時，溫度升高會導致晶體旋光效率下降，影響開關性能?？埔愎馔ㄐ磐ㄟ^“對稱散熱窗+半弧連接腳”設計，提升散熱效率與安裝穩定性。

結構細節：

21.    對稱散熱窗：在磁光開關主體1的一端開設兩組散熱窗3，以主體為中心對稱分布（如圖下所示），散熱窗采用鋁合金材質，開孔率30%，并內置防塵網（避免灰塵通過散熱窗進入）；

22.    半弧連接腳：磁光開關主體1的底部四周安裝4個半弧狀連接腳6（如圖下所示），連接腳采用不銹鋼材質，表面鍍鎳防銹，可通過螺栓與安裝支架固定。

新型整體前視圖結構示意圖

設計優勢：

23.    散熱效率高：鋁合金散熱窗的熱導率可達205W/(m?K)，配合對稱布局，可使內部溫度降低15-20℃，確保磁光晶體在-40℃至85℃環境下穩定工作；

24.    安裝穩定：半弧狀連接腳增大與支架的接觸面積，同時可吸收輕微振動，提升產品在機房、基站等環境中的穩定性；

25.    防塵兼顧：散熱窗內置防塵網，避免灰塵堵塞散熱孔，減少維護頻率。

2.4連接線保護設計：減少信號干擾與氧化損壞

高速磁光開關的連接線（用于傳輸控制信號與光信號）若長期暴露在外，易受空氣中有害氣體（如硫化氫、二氧化硫）侵蝕而氧化，同時可能因電磁干擾導致信號衰減?？埔愎馔ㄐ磐ㄟ^“保護套+分類布局”對連接線進行保護。

結構細節：

26.    連接線分類：磁光開關主體1的一端設置兩組第一連接線5（用于光信號傳輸）和若干組第二連接線8（用于控制信號傳輸）（如圖2所示）；

27.    保護套設計：每組第二連接線8的外層均套有硅膠保護套7，保護套耐老化、抗腐蝕，且具有一定的電磁屏蔽效果；

28.    布局優化：第一連接線與第二連接線分開布局，間距大于2cm，減少信號相互干擾。

新型整體后視圖結構示意圖

設計優勢：

29.    抗腐蝕能力強：硅膠保護套可隔絕有害氣體，使連接線的氧化速率降低80%，延長使用壽命至5年以上；

30.    信號干擾小：分類布局+屏蔽保護套，使信號串?dāng)_降低至-50dB以下，確保光信號與控制信號的傳輸質量；

31.    柔韌性好：硅膠保護套具有良好的柔韌性，可適應一定程度的彎曲，避免連接線因彎折斷裂。

三、高速磁光開關性能參數與優勢對比

為更直觀地展現產品競爭力，以下從“核心性能參數”與“傳統產品對比”兩個維度，解析科毅高速磁光開關的優勢。

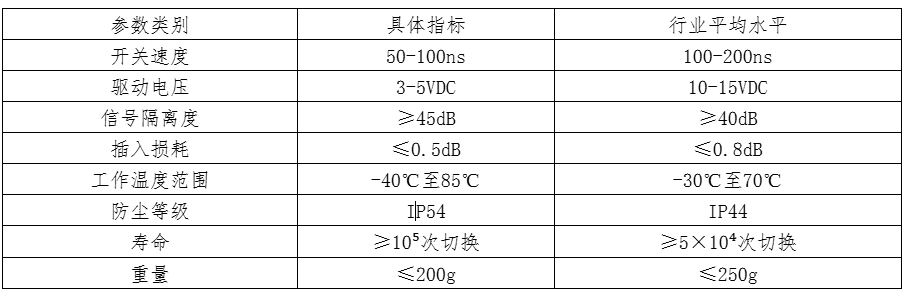

3.1核心性能參數

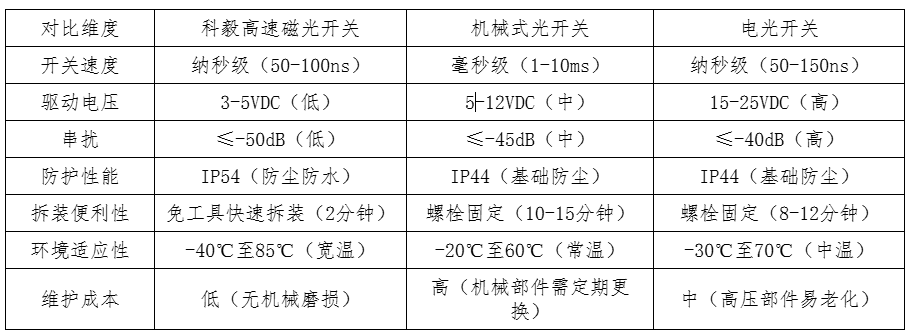

3.2與傳統光開關優勢對比

從參數對比可見，科毅高速磁光開關在“開關速度、驅動電壓、防護性能、拆裝便利性”等核心維度均優于傳統產品，尤其適合對實時性、穩定性要求高的場景。

四、高速磁光開關應用場景：覆蓋光通信全領域

基于優異的性能，科毅高速磁光開關可廣泛應用于光通信、數據中心、光纖傳感、量子通信等領域，以下為具體應用場景解析。

4.1數據中心高密度光互聯

隨著數據中心“東數西算”工程的推進，機柜密度與數據傳輸量大幅提升，需高速磁光開關實現光路的實時調度：

32.應用需求：數據中心內服務器、存儲設備之間的光鏈路需頻繁切換，要求開關速度快、串?dāng)_小，避免數據傳輸延遲；

33.科毅方案優勢：100ns級開關速度可滿足實時調度需求，45dB以上的隔離度減少信號干擾，IP54防護適應機房灰塵環境，免工具拆裝便于后期維護；

34.實際案例：某一線城市超大型數據中心采用科毅高速磁光開關后，光路切換延遲降低80%，維護效率提升50%，每年減少維護成本約20萬元。

4.25G基站前傳/中傳網絡

5G基站的前傳、中傳鏈路需支持靈活的帶寬調整與故障自愈，高速磁光開關是核心組件之一：

35.應用需求：5G基站多部署在戶外或屋頂，需產品適應高低溫、振動等惡劣環境，同時支持遠程光路切換；

36.科毅方案優勢：-40℃至85℃寬溫設計適配戶外環境，半弧連接腳抗振動性能強，低驅動電壓可兼容基站現有供電系統，配合遠程控制模塊可實現無人值守調度；

37.客戶反饋：某省級運營商采用科毅高速磁光開關后，基站光路故障自愈時間從30分鐘縮短至1分鐘，運維人力成本降低30%。

4.3光纖傳感系統

光纖傳感系統（如油氣管道監測、電力電纜監測）需通過高速磁光開關切換傳感光路，實現多點監測：

38.應用需求：傳感系統多部署在野外，環境復雜（如高溫、潮濕），要求開關穩定性高、壽命長，同時需避免灰塵影響傳感精度；

39.科毅方案優勢：IP54防塵防水設計適應野外環境，10?次以上壽命滿足長期監測需求，低插入損耗（≤0.5dB）確保傳感信號準確傳輸；

40.應用效果：某油氣管道監測項目采用科毅高速磁光開關后，傳感信號誤碼率降低至10??以下，設備故障率從5%降至0.5%。

4.4量子通信系統

量子通信對信號隔離度、穩定性要求極高，高速磁光開關是量子密鑰分發（QKD）系統的核心部件：

41.應用需求：量子信號易受干擾，需開關串?dāng)_小、隔離度高，同時支持納秒級快速切換，確保密鑰傳輸安全；

42.科毅方案優勢：≤-50dB串?dāng)_、≥45dB隔離度滿足量子信號傳輸需求，50-100ns開關速度適配密鑰快速分發，低驅動電壓避免電磁干擾量子信號；

43.合作進展：科毅光通信已與國內多家量子通信企業合作，其高速磁光開關已應用于3個城域量子通信網絡項目。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.parisworlds.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
