在光通信技術高速發展的今天，光開關作為光網絡中的關鍵器件，承擔著光信號路由切換、光路重構的核心作用。其中，組播式光開關（MCS）憑借其點到多點的光通路傳輸能力，在密集波分復用、可重構光分插復用（ROADM）等高端光通信系統中得到廣泛應用。本文將基于行業標準YD/T3023-2016，詳細拆解組播式光開關的定義、分類及核心功能，幫助行業伙伴全面了解這一關鍵光器件。

一、組播式光開關（MCS）的核心定義

組播式光開關（MulticastSwitch，簡稱MCS）是一種具備點到多點光信號傳輸能力的光開關器件，其核心特性是從任意下行端口輸入的光信號，可同時從任意多個上行端口輸出，實現靈活的光通路分配。

對于M×N端口的MCS器件，其光路功能可通過以下示意圖清晰呈現：

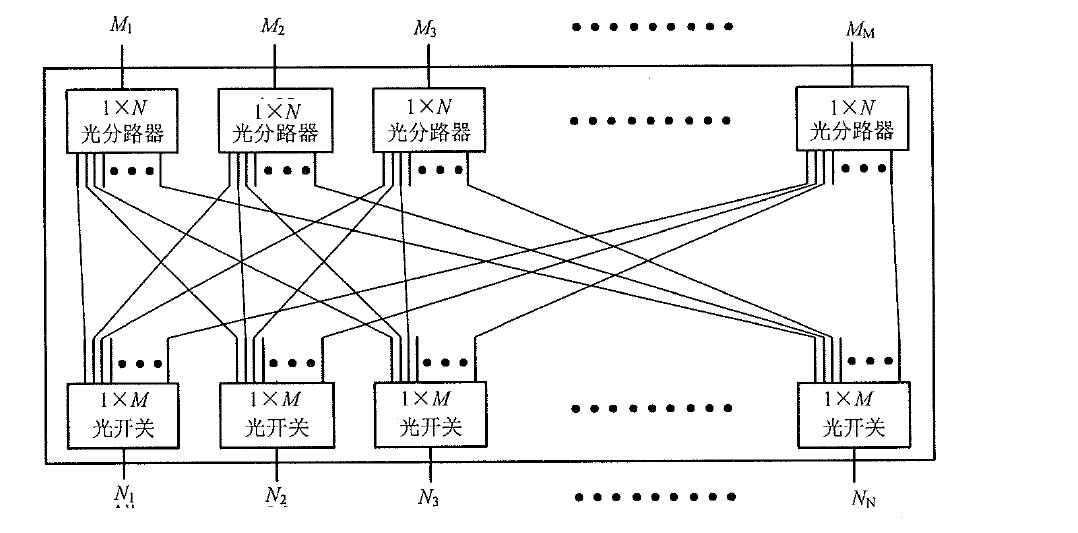

圖1 MCS 器件（光路〉功能示意

從結構來看，MCS器件由光分路器與光開關核心單元組成，下行端口與上行端口通過內部光路實現可控連通，既保證了光信號的高效傳輸，又具備靈活的切換能力。在實際應用中，端口數目是MCS器件的重要參數，指所有上行和下行端口的總數（即M+N，M為下行端口數，N為上行端口數）。

二、組播式光開關（MCS）的分類方式

根據應用場景和技術特性，組播式光開關主要有以下四類分類方式，不同類型的MCS器件可滿足多樣化的光通信系統需求：

1.按總體端口數劃分

以下行端口數M和上行端口數N為核心，總體端口數為M+N。這種分類方式直接反映了MCS器件的信號傳輸容量，例如8×16端口的MCS器件，意味著具備8個下行輸入端口和16個上行輸出端口，可滿足中大型光網絡的信號分配需求。

2.按M和N的具體數目劃分

即按“M×N”的具體數值分類，如1×4、2×8、4×16等規格。不同規格的器件針對性極強，例如1×4端口MCS適用于小型光分路系統，而4×16端口則更適合大型數據中心的光信號分發場景。

3.按光功率檢測功能劃分

1.      不帶光功率檢測：基礎款MCS器件，專注于光信號的路由與切換，成本較低，適用于對光功率監測無特殊要求的場景。

2.      帶光功率檢測：進階款器件，可實時監測各端口的光功率變化，便于系統運維人員及時掌握光路狀態，提升光網絡的穩定性，廣泛應用于核心光通信鏈路。

4.按工作波段范圍劃分

3.      C波段（1527nm~1568nm）：應用最廣泛的波段，適用于長距離光傳輸系統，具備損耗低、傳輸距離遠的優勢。

4.      L波段（1569nm~1610nm）：擴展波段，可與C波段配合使用，提升光網絡的傳輸容量，常用于超密集波分復用系統。

三、組播式光開關（MCS）的核心功能要求

作為光通信系統的關鍵器件，MCS需滿足以下五大核心功能，確保光信號傳輸?shù)母咝?、靈活性和穩定性：

1.靈活的端口連通能力

MCS器件需具備M個下行端口和N個上行端口，且從1~M任意一個下行端口輸入的光信號，可同時從1~N任意一個或多個上行端口輸出。這種靈活的連通能力使得光網絡可根據業務需求動態分配光路，提升資源利用率。

2.無干擾端口切換

在端口切換過程中，MCS器件需確保不對非目標端口產生光功率干擾。這一功能可避免光路切換時出現信號串?dāng)_，保證光網絡中其他業務的正常運行，是提升系統穩定性的關鍵。

3.端口與波長無關特性

MCS器件的端口功能不受光信號波長的影響，在其工作波長范圍內，任意波長的光信號均可通過端口正常傳輸和切換。這一特性使得MCS可適配多樣化的光通信系統，無需針對特定波長單獨配置器件。

4.可靠的阻斷功能

支持對指定光路的阻斷，可有效隔離故障光路或閑置光路，避免無效光信號對系統造成干擾。阻斷功能的可靠性直接影響光網絡的故障自愈能力，是保障系統連續運行的重要支撐。

5.可選的光功率檢測功能

部分MCS器件支持各端口的光功率檢測，可實時采集端口輸入/輸出光功率數據，為光網絡的運維管理提供數據支撐。通過光功率檢測，運維人員可及時發現光路損耗異常、信號衰減等問題，提升系統的運維效率。

四、組播式光開關（MCS）的應用場景

基于其核心功能，MCS器件在光通信領域有著廣泛的應用，主要包括以下場景：

5.      可重構光分插復用（ROADM）系統：用于光信號的靈活上下路分配，提升光網絡的重構能力。

6.      數據中心光互聯：實現數據中心內部服務器之間的高速光信號分發，支撐大規模數據傳輸。

7.      光纖接入網（FTTx）：用于骨干網與接入網之間的光信號分配，提升接入網的覆蓋能力。

8.      光傳輸測試系統：作為測試核心器件，實現對不同光路的切換測試，提升測試效率。

組播式光開關（MCS）作為光通信系統中的關鍵器件，其定義、分類和功能特性直接決定了光網絡的傳輸效率和靈活性。了解MCS器件的核心特性，對于光通信系統的設計、部署和運維具有重要意義。
